 产品名称： CSM025A型霍尔电流传感器
型号规格： CSM025A型霍尔电流传感器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 电流传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CSM025A型霍尔电流传感器产品详细说明：
产品描述：
应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种
不规则波形的电流。

CSM025A型霍尔电流传感器电参数


型号
CSM025A

IPN
原边额定输入电流
25
A
IP
原边电流测量范围
0～±50
A
ISN
副边额定输出电流
25
mA
KN
匝数比
 1-2-3-4-5：1000

RM
测量电阻(VC=±15V)
IP=±25A时     100-460
IP=±36A时    100-304
Ω
VC
电源电压
±15(±5%)
V
IC
电流消耗
VC=±15V                    10+Is
mA
Vd
绝缘电压
在原边与副边电路之间2.5KV有效值/50Hz/1分钟

εL
线性度
<0.2
%FS
XG
精度
TA =25℃ VC=±15V           ±0.7
%
I0
零点失调电流
TA =25℃                    <±0.15
mA
IOM
磁失调电流
IP→0                        <±0.15
mA
IOT
失调电流温漂
IP=0  TA =-25～+85℃         <±0.5
mA
Tr
响应时间
 <1
μs
f
频带宽度(-1dB)
 DC～100
kHz
TA
工作环境温度
-25～+85
℃
TS
贮存环境温度
-40～+100
℃
RS
副边线圈内阻
TA =70℃                       50
Ω

标准
Q/3201CHGL02-2007

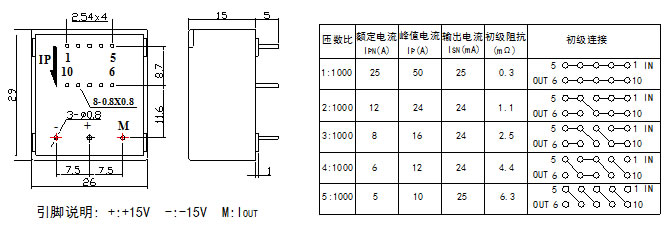

外形尺寸（mm） 原边接线图

CSM025A型霍尔电流传感器外形尺寸

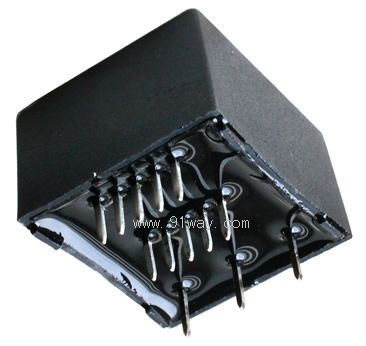

CSM025A型霍尔电流传感器
CSM025A型霍尔电流传感器（示意图）
