产品名称：

CSM050P系列霍尔电流传感器

型号规格：

CSM050P系列霍尔电流传感器

产品类别：

常规产品 -- 低压电器 -- 电流传感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

CSM050P系列霍尔电流传感器产品详细说明：

描述：
CSM050P系列霍尔电流传感器应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

电参数

	型号	CSM005P	CSM010P	CSM015P	CSM020P	CSM025P	CSM030P	CSM050P
IPN	原边额定输入电流	5	10	15	20	25	30	50	A
IP	原边电流测量范围	0～±10	0～±20	0～±30	0～±40	0～±50	0～±60	0～±100	A
	输入引脚尺寸	Ф0.8	Ф1.0	Ф1.0	Ф1.4	Ф1.4	Ф1.6	Ф1.6	mm
KN	匝数比	3：1500	2：2000	1：1500	1：2000	1：2500	1：3000	1：3125
RM	内接测量电阻	400	400	400	400	400	400	250	Ω
VSN	副边额定输出电压	4±0.5%							V
VC	电源电压	±15(±5%)							V
IC	电流消耗	<25							mA
Vd	绝缘电压	在原边与副边电路之间2.5 KV有效值/50Hz/1分钟
εL	线性度	<0.1							%FS
X	精度	TA =25℃ ±0.7							%
V0	零点电失调电压	±25							mV
VOT	失调电压温漂	IPN=0 TA = -25～+70℃ <±0.5							mV/℃
Tr	响应时间	<1							us
f	频带宽度(-3dB)	DC～200							kHz
TA	工作环境温度	-25～+85							℃
TS	贮存环境温度	-40～+100							℃
	标准	Q/3201CHGL02-2007

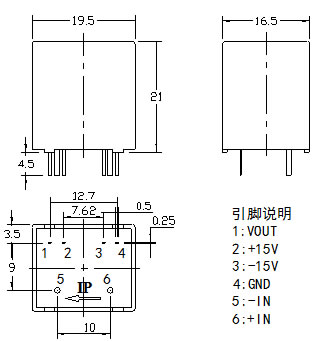

CSM050P系列霍尔电流传感器外形尺寸（mm）

CSM050P系列霍尔电流传感器

CSM050P系列霍尔电流传感器

CSM050P系列霍尔电流传感器（示意图）
