 产品名称： CSM300B系列霍尔电流传感器
型号规格： CSM300B系列霍尔电流传感器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 电流传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 奇霍
产品产地： 江苏
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CSM300B系列霍尔电流传感器产品详细说明：
CSM300B系列霍尔电流传感器电参数

型号
CSM025B
CSM050B
CSM100B
CSM200B
CSM300B
IPN
原边额定输入电流
25
50
100
200
300
A
IP
原边电流测量范围
0～±50
0～±75
0～±150
0～±300
0～±400
A
ISN
副边额定输出电流
25
50
50
100
100
mA
KN
匝数比
1:1000
1:1000
1:2000
1:2000
1:3000
RM
测量电阻( VC=±15V/ IPN)
0~500
0~245
0~203
0~75
0~52
Ω
( VC=±15V/ IP)
0~245
0~118
0~75
0~33
0~20
Ω
VC
电源电压
±15～±18(±5%)
V
IC
电流消耗
VC=±15V 10+Is
mA
Vd
绝缘电压
在原边与副边电路之间2.5KV有效值/50Hz/1分钟
εL
线性度
<0.2
%FS
X
精度
TA =25℃ ±0.7
%
I0
零点失调电流
TA =25℃ <±0.30
mA
IOM
磁失调电流
IP→0 <±0.30
mA
IOT
失调电流温漂
IP=0 TA =-25～+85℃ <±0.5
mA
Tr
响应时间
<1
μs
f
频带宽度(-3dB)
DC～100
KHz
TA
工作环境温度
-25～+85
℃
TS
贮存环境温度
-40～+100
℃
RS
副边线圈内阻(TA=25℃)
10
10
42
42
75
Ω
标准
Q/3201CHGL02-2007

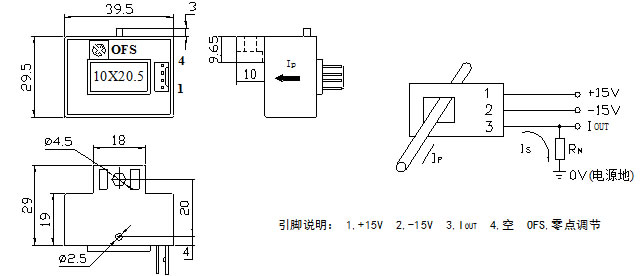

外形尺寸(mm)及外部接线图

CSM300B系列霍尔电流传感器外形尺寸及接线图
CSM300B系列霍尔电流传感器

CSM300B系列霍尔电流传感器
CSM300B系列霍尔电流传感器（示意图）
