产品名称: | CSM300LT系列霍尔电流传感器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 低压电器 -- 电流传感器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 奇霍 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
型号 |
CSM050LT |
CSM100LT |
CSM200LT |
CSM300LT |
||
IPN |
原边额定输入电流 |
50 |
100 |
200 |
300 |
A |
IP |
原边电流测量范围 |
0~±75 |
0~±150 |
0~±300 |
0~±500 |
A |
ISN |
副边额定输出电流 |
50 |
50 |
100 |
150 |
mA |
KN |
匝数比 |
1:1000 |
1:2000 |
1:2000 |
1:2000 |
|
RM |
测量电阻(VC=±15V/ IPN) |
186(max) |
175(max) |
100(max) |
56(max) |
Ω |
(VC=±15V/ IP) |
117(max) |
106(max) |
56(max) |
21(max) |
Ω | |
(VC=±18V/ IPN) |
304(max) |
293(max) |
130(max) |
75 (max) |
Ω | |
(VC=±18V/ IP) |
159(max) |
148(max) |
75(max) |
31(max) |
Ω | |
VC |
电源电压 |
±12~±18(±5%) |
V | |||
IC |
电流消耗 |
VC=±15V 20+Is |
mA | |||
Vd |
绝缘电压 |
在原边与副边电路之间5KV有效值/50Hz/1分钟 |
||||
εL |
线性度 |
<0.1 |
%FS | |||
X |
精度 |
TA =25℃ VC=±15V ±0.7 |
% | |||
I0 |
零点失调电流 |
TA =25℃ <±0.25 |
mA | |||
IOM |
磁失调电流 |
IP→0 <±0.20 |
mA | |||
IOT |
失调电流温漂 |
IP=0 TA =-25~+85℃ <±0.5 |
mA | |||
Tr |
响应时间 |
<1 |
μs | |||
f |
频带宽度(-3dB) |
DC~100 |
kHz | |||
TA |
工作环境温度 |
-25~+85 |
℃ | |||
TS |
贮存环境温度 |
-40~+100 |
℃ | |||
RS |
副边线圈内阻 TA =25℃ |
14 |
25 |
25 |
25 |
Ω |
标准 |
Q/3201CHGL02-2007 |

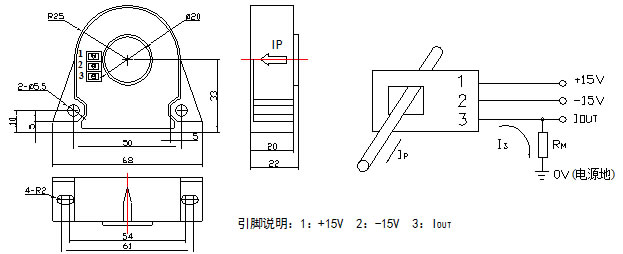

外形尺寸(mm)及外部接线图
