产品名称：

CS200Y系列霍尔电流传感器

型号规格：

CS200Y系列霍尔电流传感器

产品类别：

常规产品 -- 低压电器 -- 电流传感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

CS200Y系列霍尔电流传感器产品详细说明：

产品描述：
应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

CS200Y系列霍尔电流传感器电参数

	型号	CS050Y	CS100Y	CS150Y	CS200Y
IPN	原边额定输入电流	50	100	150	200	A
IP	原边电流测量范围	0～±100	0～±200	0～±300	0～±400	A
VOUT	副边额定输出电压	4±1%				V
VC	电源电压	±12～±15(±5%)				V
IC	电流消耗	VC =±15V <20				mA
Vd	绝缘电压	在原边与副边电路之间2.5KV有效值/50Hz/1分钟
εL	线性度	<1				%FS
V0	零点失调电压	TA =25℃;<±30				mV
VOM	磁失调电压	IPN→0<±30				mV
VOT	失调电压温漂	IP=0 TA =-25～+85℃<±1				mV/℃
Tr	响应时间	≤3				μs
f	频带宽度(-3dB)	DC～20				kHz
TA	工作环境温度	-25～+85				℃
TS	贮存环境温度	-40～+100				℃
RL	负载电阻	≥10K				Ω
	标准	Q/3201CHGL02-2007

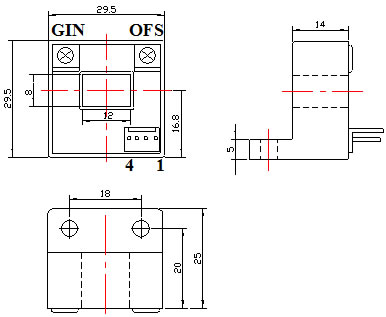

CS200Y系列霍尔电流传感器外形尺寸（mm）

引脚说明： 1,+15V 2,-15V 3,Vout 4,0V(电源地) OFS,零点调节 GIN,幅度调节

CS200Y系列霍尔电流传感器

CS200Y系列霍尔电流传感器

CS200Y系列霍尔电流传感器（示意图）
