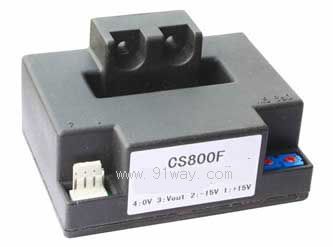

CS1000F系列霍尔电流传感器产品详细说明：

CS1000F系列霍尔电流传感器应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种
不规则波形的电流。

CS1000F系列霍尔电流传感器电参数

	型号	CS100F	CS200F	CS400F	CS600F	CS800F	CS1000F
IPN	原边额定输入电流	100	200	400	600	800	1000	A
IP	原边电流测量范围	0～±200	0～±400	0～±800	0～±1200	0～±1600	0～±2000	A
VOUT	副边额定输出电压	4±1%						V
VC	电源电压	±12～±15(±5%)						V
IC	电流消耗	VC=±15V <25						mA
Vd	绝缘电压	在原边与副边电路之间5KV有效值/50Hz/1分钟
εL	线性度	<1						%FS
V0	零点失调电压	TA =25℃ <±25						mV
VOM	磁失调电压	IPN→0 <±25						mV
VOT	失调电压温漂	IP=0 TA =-25～+85℃ <±1						mV/℃
Tr	响应时间	≤7						μs
f	频带宽度(-3dB)	DC～20						kHz
TA	工作环境温度	-25～+85						℃
TS	贮存环境温度	-40～+100						℃
RL	负载电阻	≥10K						Ω

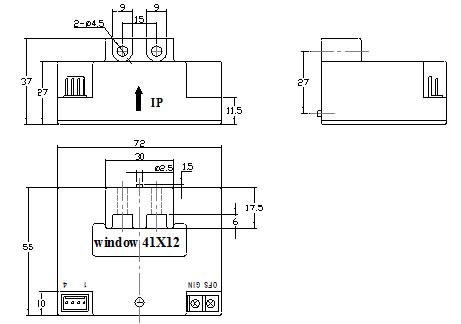

外形尺寸（mm）

引脚输出： 1,+15V 2,-15V 3,Vout 4,0V(电源地) OFS,零点调节 GIN,幅度调节
引线输出： 红,+15V 蓝,-15V 黄,Vout 黑,0V(电源地)

使用说明
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器
