产品名称：

UTD3042C数字存储示波器

型号规格：

放大图片

产品类别：

常规产品 -- 仪器仪表 -- 示波器

参考价格：

厂价直销

产品品牌：

优利德

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

UTD3042C数字存储示波器产品详细说明：

UTD3042C数字存储示波器技术指标

基本功能		技术指标
通道		2
带宽		40MHz
采样方式
实时采样		500MS/s
等效采样		25GS/s
平均值		2的n次方，2~256次可选。
输入
输入耦合		直流﹑交流,接地(DC,AC,GND)
输入阻抗		1±2%ΜΩ，与24±3pF并联
探头衰减系数设定		1X,10X,100X,1000X
最大输入电压		400V(DC+AC峰值、1ΜΩ输入阻抗) (10:1探头衰减)
通道间隔离度		优于40：1
通道间时间延迟(典型)		150ps
水平
波形内插		sin(x)/x
记录与储存		存储深度：1M采样点
扫描范围（S/div）		5ns/div ～ 50s/div,1-2-5进制(60MHz\80MHz\100MHz)
采样率和延迟时间精确度		±100ppm(任何≥1ms的时间间隔)
时间间隔(△T) 测量精确度(满带宽)		单次:±(1采样间隔时间+100ppm×读数+0.6ns)﹥16个平均值:±(1采样间隔时间+100ppm×读数+0.4ns)
垂直
模拟数字转换器(A/D)		8比特分辨率,两个通道同时采样
偏转系数		2mV/div ～5V/div(在输入BNC处)
位移范围		±10div
模拟带宽		40MHz
可选择的模拟带宽限制，典型的		20MHz
低频响应（交流耦合，-3dB）		≤10Hz(在BNC上)
上升时间(在BNC上典型的)		＜8.7ns
直流增益精确度		2mv/div，5mv/div时±4%(采样或平均值采样方式); 10mv/div～5v/div时:±3%(采样或平均值采样方式)
直流测量精确度（平均值采样方式））		垂直位移为零,且N≥16时:±(4%×读数+0.1div+1mV);垂直偏转系数≥5mV/div;N≥16时:±[3%×(读数+垂直位移读数)+(1%×垂直位移读数)]+0.2div)垂直偏转系数从2mV/div到200mV/div加2mV;垂直偏转系数500mV/div到5V/div加50mV.
电压差(ΔV)测量精度（平均值采样方式）		在同样的设置和环境条件下,经对捕获的≥16个波形取平均值后波形上任两点间的电压差（ΔV）:±(3%×读数+0.05div)
触发
触发灵敏度		DC~10MHz 0.5div 10MHz~上限带宽 1div
触发电平范围	内部	距屏幕中心±10div
	EXT	±1.6V
	EXT/5	±8V
触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号	内部	±(0.3div×V/div)(距屏幕中心±4div范围内)
	EXT	±(6%设定值+40mV)
	EXT/5	±(6%设定值+200mV)
预触发能力		正常模式/扫描模式、预触发/延迟触发、预触发深度可调
释抑范围		100ns-1.5s
设定电平至50%(典型的)		输入信号频率≥50Hz条件下的操作
边沿触发
边沿类型		上升、下降
脉宽触发
触发模式		(大于,小于,等于)正脉宽，(大于,小于,等于)负脉宽
脉冲宽度范围		20ns-10s
视频触发
触发灵敏度 (视频触发,典型的)	内部	2div峰间值
	EXT	400mV
	EXT/5	2V
信号制式和行/场频率（视频触发类型）		支持标准的NTSC和PAL制式,行数范围是1-525(NTSC)和1-625(PAL)
交替触发
CH1触发		边沿、脉宽、视频、交替
CH2触发		边沿、脉宽、视频、交替
测量
光标	手动模式	光标间电压差（ΔV），光标间时间差（ΔT），ΔT的倒数（Hz）（1/ΔT）
	跟踪模式	波形点的电压值和时间值
波形参数自动测量		28种：峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1-＞2 （上升）、延迟1-＞2 （下降）的测量
数学操作		加、减、乘、除、FFT
存储波形		10组波形、10种设置
FFT	Window	Hanning,Hamming,Blackman,Rectangular
	采样点	1024 points
李沙育图形	相位差	±3 degrees
显示
显示类型		对角线为145毫米(5.7英寸)液晶显示
显示分辨率(显示)		320水平×RGB×240垂直像素（彩色）
显示色彩		彩色
显示对比度		可调
背光强度（典型的）		300nit
显示语言种类		中文简体,中文繁体,英文
探头补偿器输出
输出电压（典型的）		约3V,峰-峰值≥1MΩ负载时
频率(典型的)		1kHz
接口功能
标准配置		1个USB（D）；1个USB（H）；1个RS-232C
选配件		GPIB和LAN
电源
电源电压		100-240VACRMS 45Hz到440Hz,CAT II
耗电		小于30VA
保险丝		2A,T级,250V
环境
温度		操作：0℃～+40℃
		非操作：-20℃～+60℃
冷却方法		对流
湿度		+10℃~+30℃:≤95%±5%RH,
		+30℃~+40℃:≤75%±5%RH
高度		操作3,000米
		非操作15,000米
机械规格
尺寸		320mm（宽）×150mm（高）×292mm（深）（机身尺寸） 430×380×540 mm（2台标准包装尺寸）
重量(净重)	机身	4.9kg（不含包装），6.8kg（含包装）
	2台含包装	14.8 kg （标准包装毛重）
IP防护		IP2X

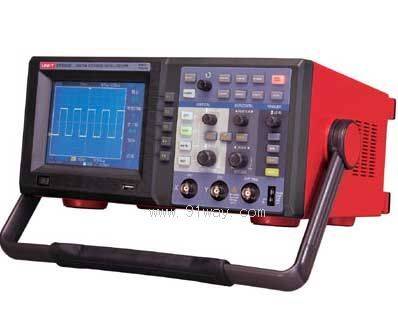

UTD3042C数字存储示波器

UTD3042C数字存储示波器（示意图）
