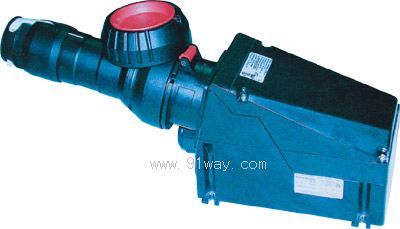

产品名称: | BCJ8575-32系列防爆防腐插接装置 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 特种电器 -- 防爆接线盒 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|

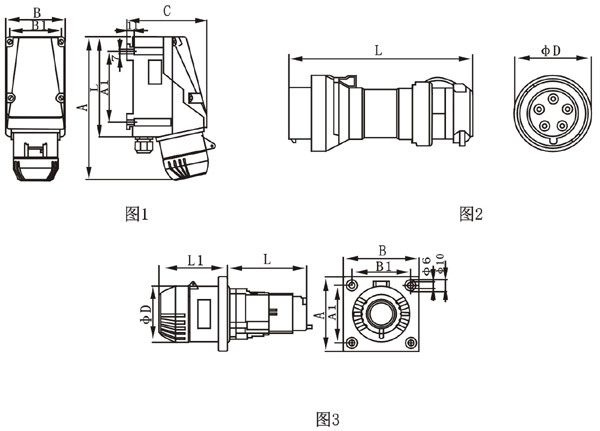

壁式插座 表1 | |||||||
额定电流 |
极数 |
B |
B1 |
C |
A |
A1 |
L |
32A |
3P+ |
120 |
110 |
166 |
285 |
170 |
205 |
3P+N+ |
120 |
110 |
168 |
293 |
170 |
205 |
插头 表2 | |||
额定电流 |
极数 |
φD |
L |
32A |
3P+ |
120 |
205 |
3P+N+ |
120 |
205 |
面板式插座 表3 | ||||||||
额定电流 |
极数 |
φD |
A |
A1 |
B |
B1 |
L |
L1 |
32A |
3P+ |
95 |
86 |
69.5 |
86 |
69.5 |
142 |
85 |
3P+N+ |
100 |
86 |
69.5 |
86 |
69.5 |
142 |
91 |
安装
安装应由经专业培训电工进行
插接装置在安装前,必须检查是否有损伤现象
插座连接于电源侧,插头连接于用电设备偶。接线见下图:
