YR(J)系列绕线转子三相异步电动机产品详细说明：

YR(J)系列绕线转子三相异步电动机

一、适用范围
1.1 YR系列绕线转子三相异步电动机(以下简称电动机)技术条件符合《JB/T7119-93 YR系列绕线转子三相异步电动机》。
1.2 YR系列绕线转子三相异步电动机采用绕线绕组式，它能在较小的起动电流下提供较大的起动转矩，并且能在一定范围内调节转速。广泛用于起动时间较长和起动比较频繁，需小范围调速，需较大起动转矩等场合做机械动力设备。
1.3 本系列电动机的外壳防护等级为IP44，冷却方式为IC141。
1.4 本系列电动机定子绕组功率3 kw时为Y接，其他功率为△接，转子绕组为Y接。

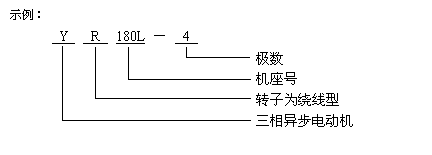

二、YR(J)系列绕线转子三相异步电动机型号


三、电动机安装尺寸及外形尺寸
电动机安装尺寸及外形尺寸按本企业样本或按顾客与本企业协议生产。
其安装尺寸及外形尺寸见图1和表1。

四、主要技术参数
YR(J)系列绕线转子三相异步电动机主要技术参数见表2。

五、YRJ-22/6 三相绕线转子异步电动机
1、 YRJ-22/6电动机防护等级为IP23，冷却方式为IC01。
2、 YRJ-22/6电动机绝缘等级为定子/转子：B/B级。

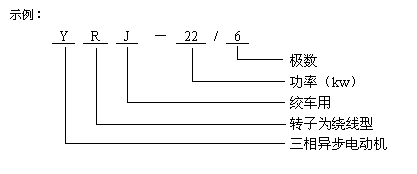

3、电动机型号的意义：

4、YRJ-22/6技术数据和安装尺寸及外形尺寸
其技术数据和相关尺寸见图2和表3。

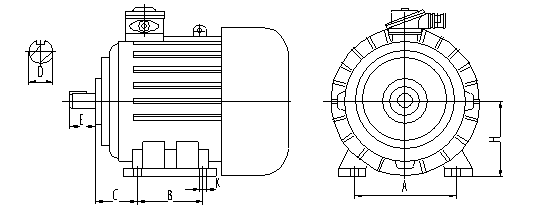

YR(J)系列绕线转子三相异步电动机安装尺寸及外型尺寸

图1

表1

安装尺寸（mm）
机座号	A	A/2	C	B	D	E	H	K
132M	216	108	89	178	38	80	132	12
160M	254	127	108	210	42	110	160	15
160L	254	127	108	254	42	110	160	15
180L	279	139.5	121	279	48	110	180	15
200L	318	159	133	305	55	110	200	19
225M	356	178	149	311	60	140	225	19
250M	406	203	168 (335)	349 (311)	65 (60)	140	250	24
280S	457	228.5	190	368	75	140	280	24
280M	457	228.5	190	419	75	140	280	24

注：括号内尺寸为YRJO-22/8电机尺寸。

YRJ-22/6 三相绕线转子异步电动机

1、YRJ-22/6技术数据

型号	功率 (kW)	定子电压 (V)	定子电流 (A)	效率 (%)	功率因数 (cosφ)		转速 (r/min)	转子电流(A)	转子电压(V)	转动惯量(kg·m2)
YRJ-22/6	22	380	45.5	89	0.85	2.8	955	63.1	224	0.637

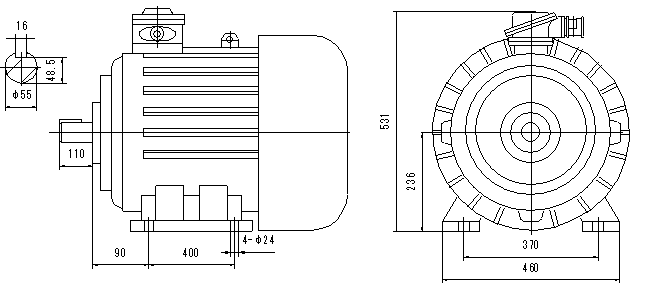

2、YRJ-22/6安装尺寸及外形尺寸
