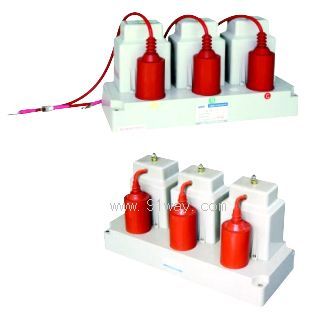

一、产品简介

JKB-ZR三相复合式过电压保护器是针对现行各类过电压保护器保护弱点而设计的新一代保护装置。该保护器内部为氧化锌阀片和电阻电容的有机组合，兼有氧化锌阀片型保护器与阻容吸收器的优点，又从根本上克服了单纯氧化锌阀片型保护器和阻容吸收器各自不可避免的缺点，当系统过电压出现时拥有理想的保护特性，适用于35KV及以下系统所有中压电气设备保护。
1、当系统无过电压冲击时保护器为断路状态，电容不接入系统，不会对系统提供附加接地电容电流，保证系统稳定工作。
2、当系统过电压幅值偏小时，电阻电容工作，吸收高频过电压，对所保护的弱绝缘设备起到真正的保护作用。
3、当系统过电压幅值偏大时，氧化锌阀片工作，释放高幅值能量，对保护器和被保护设备提供大电流冲击下安全保证。
4、本产品结构严谨，设计新颖。采用全整体密封，保障绝缘，同时拥有完善的整体测试方法．解决了国内同类产品因不能做整体测试而无法全密封的难题，对周围电气设备不会造成影响。

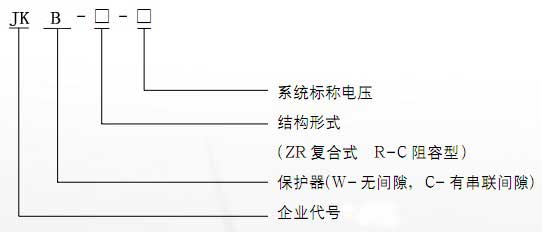

二、JKB-ZR三相复合式过电压保护器型号说明


三、产品特点
JKB-ZR三相复合式过电压保护器为阻容氧化锌阀片的并置，通用于所有感性负载设备保护，是替代传统氧化锌型过电压保护器和阻容吸收器的新一代换代产品。保留了传统保护器的两大功能：
1、小电流冲击下响应好（单只避雷器绝缘配合仅适用于大电流冲击），特别适用于柜内保护。
2、提供相间保护（单只避雷器无此功能），特别适用于断路器（或开关）开断操作过电压的保护。
3、用氧化锌阀片限制感应雷和高幅值操作过电压；用阻容限制高频截流和重燃过电压。
4、氧化锌阀片大通流弥补了阻容吸收器能量吸收小，使用不稳定，无法明确使用寿命的难题：阻容电路频率越高响应越好的特点弥补了氧化锌阀片型保护器为保障系统绝缘对小波头高频过电压响应差的难题。
5、设置特殊隔离装置（非间隙）隔离电容，在系统正常工频电压下电容不接入电路。避免对系统正常工作造成影响。
6、采用全密封结构，有效防止保护器对周围电气设备的影响，安装方便。
7、采用特殊电路结构，产品出厂后用户可以做整体侧试以验证该产品的可靠性，无需分开测试阻容电络和氧化锌电路。

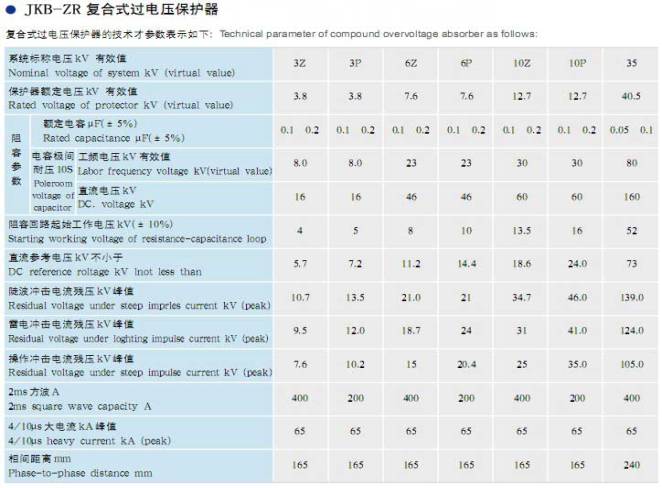

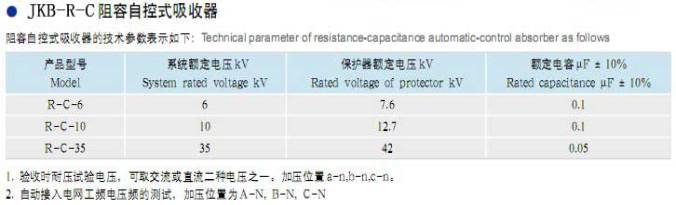

四、JKB-ZR三相复合式过电压保护器主要技术参数

1、JKB-ZR复合过电压保护器分电站，配电用为P型；电机用为Z；电机型35kV不区分P，Z

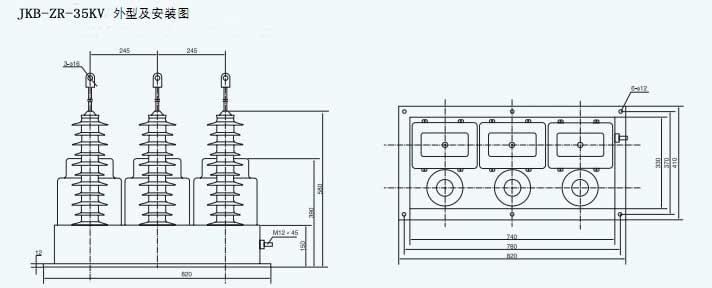

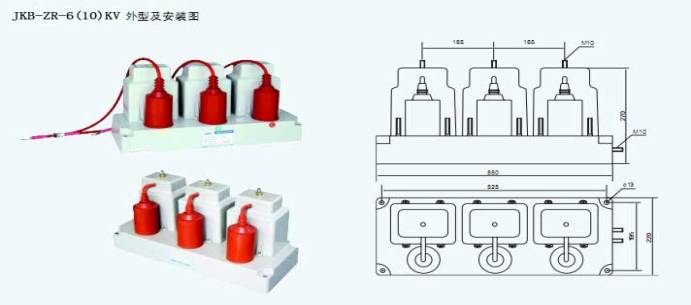

五、外形及安装尺寸

六、安装要求

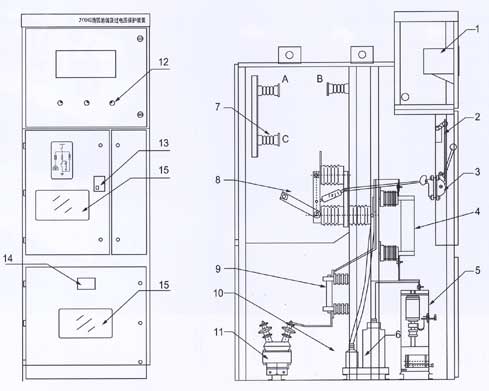

1、复合式过电压保护器应连接在真空断路器（或真空开关接触器）与被保护设备（如：电动机或变压器）之间，如右图所示。
2、复合式过电压保护器保护的并联补偿电容器容量6KV不大于450OKVAR； 10KV不大于7500kVAR；35kV不大于15000kVAR。对电机变压器等感性负载能量吸收能力为2000μs方波400A（约为普通阻容吸收器的100倍），可适用于所有常规感性负载。
3、复合式过电压保护器应水平安装。
4、复合式过电压保护器的A、B、C三相端子分别连接被保护设备的A、B、C三相线上，标有接地符号的接地端子必须可靠接地。
5、连接复合式过电压保护嚣的导线截面不宜小于 10mm2。建议安装时采用软线连接，以减少对复合式过电压保护器的拉力。

七、订货须知
订货时请写明以下内容：
产品名称及型号、如有特殊要求请写明技术参数和其他要求；
订货数量及时间。
