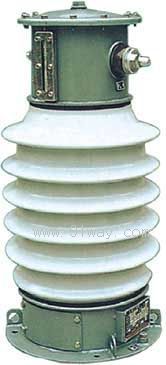

LCW1-35型电流互感器为多匝、油浸、瓷绝缘户外装置。电流互感器供35千伏、50Hz交流系统中作电流、电能量测及继电保护之用。
LCW1-35油浸式电流互感器的器身装在充满变压器油的瓷箱中，线圈为“8”字字型，“8”字的下部是绕在由条形矽钢带卷制的环形芯的二次线圈上半部是一次线圈。

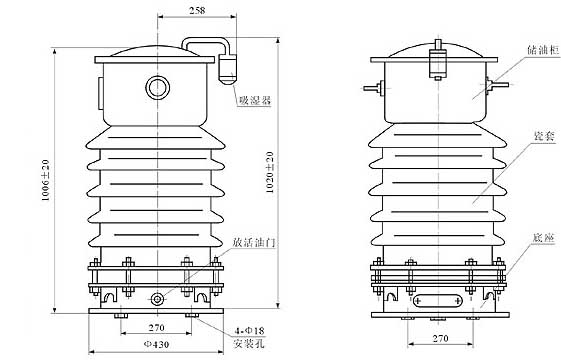

器身及瓷箱均装在由钢材焊成，并有四个安装孔的圆形底座上。瓷箱上部装有储油柜，瓷箱与储油柜及与底座间用机械方法连接，结合处用弹性良好的抗油橡胶垫密封，在储油柜上装有油表，在油表旁用红漆标明周围气温的油高度，在储油柜盖上装有当互感器内部压力过大时可自动打开的安全气道，在储油柜的壁上装有一次线圈的出头，标记P1代表一次线圈的起头；P2代表未头，P1出头用瓷套与储油柜绝缘，而P2出头则与储油柜作直接的电气连接。
二次线圈出头标记为S1及S2，当一次电流由P1流向P2时，二次电流自S1经二资负荷流向S2。
在底座下面 装有放油塞，供放出互感器内的变压油器及取样用。底座上有四个供吊起互感器 用的吊环及接地螺栓。

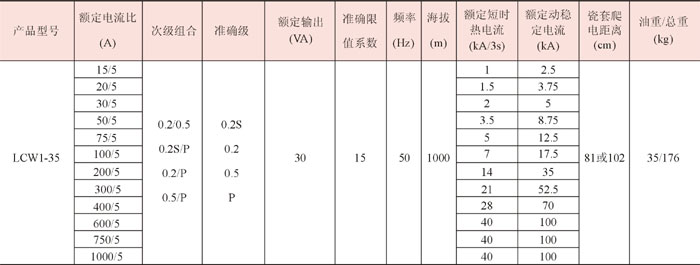

LCW1-35油浸式电流互感器技术参数

LCW1-35油浸式电流互感器
