YHHPY系列盘式制动电机产品详细说明：

YHHPY系列盘式制动电机是一种封闭，自冷式新型异步电动机。具有技术性能先进，结构新颖，紧凑，体积小，轴向尺寸短，制动力矩大，制动迅速，定位准确，运行可靠，维护方便等优点，该机按照国家机械行业标准JB/T-6222-92及JB5317.3的设计和制造。建筑吊篮用电机转速差异在3‰ 以内。起重提升用电机符合国家起重运输行业标准。本公司可为用户设计生产各种规格的盘式电机及其相关机电产品。

YHHPY系列盘式制动电机用途
三相盘式制动异步电动机适用于频繁起动，负载保持，紧急刹停，准确定位的各种机械，用做主传动和辅助传动。该机是起重机械，锻压机床，建筑机械，纺织机械，印刷机械，木工机械，自动包装机械，碎纸机械及减速机，风机，泵类机械等理想配套设备。
产品结构

三相盘式制动异步电动机与传统的三相鼠笼式异步电动机的结构不同，其定转子分别由两个圆盘式铁芯组成，气隙磁场为轴向，且在转子端面上附加一个圆盘形制动装置。该种电机配有手动制动离合器制动装置。该种电机配有手动制动离合器和不配手动离合器两种类型，采用凸缘安装方式。该种电机具有起动迅速和断电瞬时刹停的功能。刹车片采用WS-156无石棉磨擦材料，制动10万次无需调整。

电压:380V 频率:50Hz 绝缘等级:B 接法:Y 防护等级:IP54 冷却方式:IC0041

型号 Model	额定 功率 (KW)	额定 电流 (A)	额定 转速 (r/min)	工作 方式 Duty Type (S2)	制动 力矩 (N.M)	传动 惯量 (kg.m2)	效率 (%)	功率 因数 (cos)	堵转电流 额定电流 (倍)	堵转转距 额定转距 (倍)	最大转距 额定转距 (倍)	重量 (kg)
YHHPY200-4	0.2	0.85	1380	S4-40%	1.38	0.012	65	0.61	4	2.0	2.0	8
YHHPY400-4	0.4	1.47	1420	S4-40%	2.77	0.035	68	0.68	4.5	2.0	2.0	14
YHHPY800-4	0.8	2.75	1420	S4-25%	5.54	0.040	68	0.68	5	2.0	2.0	16
YHHPY1500-4	1.5	4.7	1440	S4-25%	10.4	0.280	70	0.68	5	2.0	2.5	26
YHHPY2200-4	2.2	6.8	1440	S4-25%	15.2	0.280	73	0.72	5	2.0	2.5	36
YHHPY3000-4	3.0	10	1440	S4-25%	20.8	0.280	75	0.72	5	2.0	2.5	38

电压:380V 频率:50Hz 绝缘等级:B 接法:Y 防护等级:IP54 冷却方式:IC0041

型号 model	额定 功率 Rated power (KW)	额定 电流 Rated current (A)	额定 速度 Rated speed (r/min)	工作 方式	制动 力矩(N.M)	转动 惯量 (KG.m2)	效率 Efficiency (%)	功率 因数 Power factor (cosØ)	堵转电流 额定电流 (倍)	堵转转距 额定转距 (倍)	最大转距 额定转距 (倍)	重量 Weight (kg)
YHHP200-4	0.2	0.85	1380	S4-40%	3.46	0.012	62	0.61	4	2.0	2.0	8
YHHP300-4	0.3	1.26	1380	S4-40%	5.19	0.012	63	0.68	4.5	2.2	2.2	9
YHHP400-4	0.4	1.47	1420	S4-40%	6.92	0.035	68	0.68	4.5	2.2	2.2	13
YHHP500-4	0.5	1.66	1420	S4-40%	8.65	0.035	68	0.68	5	2.2	2.2	13.5
YHHP750-4	0.75	2.68	1420	S4-40%	12.97	0.137	68	0.68	5	2.2	2.2	14
YHHP800-4	0.8	2.8	1420	S4-40%	14.2	0.137	68	0.68	5	2.2	2.2	14
YHHP1100-4	1.1	3.41	1440	S4-40%	19.04	0.137	71	0.68	5	2.5	2.5	21
YHHP1500-4	1.5	4.76	1440	S4-40%	25.95	0.28	72	0.70	5	2.5	2.5	32
YHHP2200-4	2.2	6.8	1440	S4-40%	38.06	0.28	73	0.70	5	2.7	2.7	33
YHHP3000-4	3.0	10.2	1440	S4-25%	53.2	0.28	74	0.70	5	2.7	2.7	34

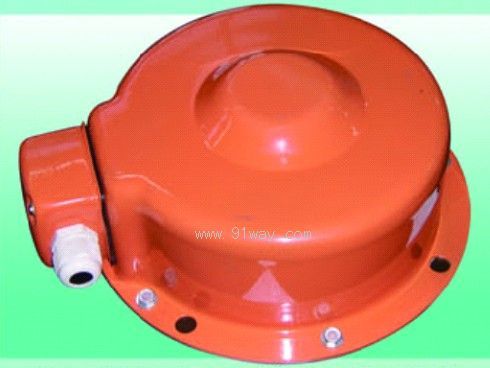

YHHPY系列盘式制动电机
