产品名称：

TYB系列永磁同步电机

型号规格：

TYB系列永磁同步电机

产品类别：

常规产品 -- 电机产品 -- 交流同步电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

TYB系列永磁同步电机产品详细说明：

TYB系列三相永磁同步电动机采用高性能稀土磁钢激磁，因此力能指标等各项性能都比较先进，是现代各工业部门高精度转速适用场所极为理想的驱动电动机，可与电子变频电源组合成具有多种特性的变速系统。已广泛用于石化、化纤、纺织、机械、电子、玻璃、橡胶、包装、印刷、造纸、印染、冶金等行业的调速转动设备上。

TYB系列三相永磁同步电动机主要技术数据

型号	功率范围（kW）	电压范围（V）	额定电流（A）	调频范围（Hz）	调速范围（rpm）	额定转矩(N.m）	机座号
TYBX30-42-82	0.03-0.3-0.5	23-232-380	1.8	5-50-82	150-1500-2460	1.91	801
TYB75-42-80	0.15-0.75-1.2	48-238-380	3.2	10-50-80	300-1500-2400	4.78	802
TYB110-4	0.22-1.1	76-380	2.8	10-50	300-1500	7	90S
TYB150-4	0.3-1.5	76-380	3.4	10-50	300-1500	9.55	90L
TYBZ150-4	0.19-0.94-1.5	48-238-380	3.4	10-50-80	300-1500-2400	5.97	90L
TYB138-42-80	0.17-1.38-2.2	29-238-380	4.5	6-50-80	180-1500-2400	8.75	100L2
TYB220-4	0.44-2.2	76-380	5	10-50	300-1500	14	100L
TYBZ220-4	0.28-1.38-2.2	48-238-380	5.2	10-50-80	300-1500-2400	8.75	100L
TYB300-4	0.6-3	76-380	6.2	10-50	300-1500	19.1	100L
TYBZ300-4	0.38-1.88-3	48-238-380	6.2	10-50-80	300-1500-2400	11.94	100L
TYB325-42-80	0.39-3.25-5.22	39-238-380	10	6-50-80	180-1500-2400	21.39	112M
TYB400-4	0.8-4	76-380	9	10-50	300-1500	25.47	112M
TYB550-4	1.1-5.5	76-380	11	10-50	300-1500	35	132S
TYB750-4	15-7.5	76-380	15	10-50	300-1500	48	132M
TYB1100-4	2.2-11	76-380	23	10-50	300-1500	70	160L
TYB1500-4	3-15	76-380	27	10-50	300-1500	95.5	160L
TYBX60-65-100	0.06-0.6-1.2	19-140-280	4.5	5-50-100	100-1000-2000	5.73	90S
TYBZ80-6	0.06-0.75-1.1	20-253-380	3.4	4-50-75	80-1000-1500	7	90S
TYBX52-67-126	0.26-0.52-1.31	75-150-378	4.5	25-50-126	500-1000-2520	4.97	90L
TYB75-6	0.3-0.75-0.9	63-125-375	5.6	20-50-150	500-1000-3000	7.13	112M
TYB220-6	0.73-1.83-2.2	126-317-380	4.9	20-50-60	400-1000-1200	17.5	112M
TYB300-6	0.6-3	76-380	6	10-50	200-1000	28.65	112M
TYB220-8	0.44-2.22	76-380	5	10-50	150-750	28.01	112M
TYBX400-8-50	0.27-4	26-380	10	3.33-50	50-750	50.93	180M
TYB630-8	3.15-6.3-12.6	95-190-380	28	25-50-100	375-750-1500	80	180L
TYB750-8	1.2-7.5-15	30-190-380	30	8-50-100	120-750-1500	96	180L
TYB900-8	1.13-9-18	24-190-380	35	6.25-50-100	94-750-1500	110	180L
TYB1100-8	1.37-11-22	24-190-380	45	6.25-50-100	94-750-1500	140.2	225M
TYB1500-8	1.88-15-30	24-190-380	55	6.25-50-100	94-750-1500	191	225M

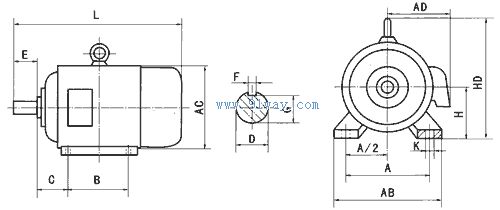

安装型式IMB3

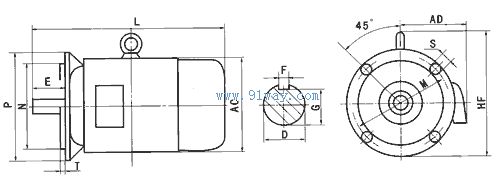

安装型式IMB5

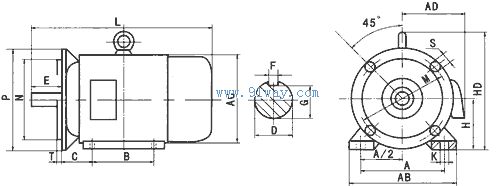

安装型式IMB35

机座号	极	安装尺寸(毫米)														外形尺寸(毫米)
机座号	极	A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	AD	HD	L	HF
80	2.4	125	100	50	19	40	6	15.5	80	10	165	130	200	4*f12	3.5	165	175	150	175	290	185
90S	2 4 6	140	100	56	24	50	8	20	90	10	165	130	200	4*f12	3.5	180	195	160	195	315	195
90L		140	125	56	24	50	8	20	90	10	165	130	200	4*f12	3.5	180	195	160	195	340	195
100L		160	140	63	28	60	8	24	100	12	215	180	250	4*f15	4	205	215	180	245	380	245
112M		190	140	70	28	60	8	24	112	12	215	180	250	4*f15	4	245	240	190	265	400	265
132S	2 4 6 8	216	140	89	38	80	10	33	132	12	265	230	300	4*f15	4	280	275	210	315	475	315
132M		216	178	89	38	80	10	33	132	12	265	230	300	4*f15	4	280	275	210	315	515	315
160M		254	210	108	42	110	12	37	160	15	300	250	350	4*f19	5	330	335	265	385	605	385
160L		254	254	108	42	110	12	37	160	15	300	250	350	4*f19	5	330	335	265	385	650	385
180M		279	241	121	48	110	14	42.5	180	15	300	250	350	4*f19	5	355	380	285	430	670	430
180L		279	279	121	48	110	14	42.5	180	15	300	250	350	4*f19	5	355	380	285	430	710	430
200L		318	305	133	55	110	16	49	200	19	350	300	400	4*f19	5	395	420	315	475	775	480
225S	4.8	356	386	149	60	140	18	53	225	19	400	350	450	8*f19	5	435	475	345	530	820	535
225M	4.6.8	356	311	149	60	140	18	53	225	19	400	350	450	8*f19	5	435	475	345	530	845	535

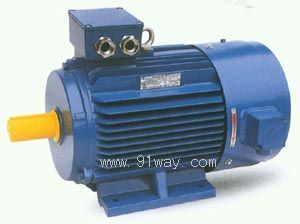

TYB系列永磁同步电机

TYB系列永磁同步电机

TYB系列永磁同步电机（示意图）
