BL系列整流装置产品详细说明：

用途
BL(K)系列整流装置主要为YEJ系列电磁制动三相异步电动机配套，将交流电经整流装置半波整流成直流电，为制动器提供直流电源。该装置具有输入、输出保护电路，适用于电感器件的高频次工作。本装置属密封型，适用于YEJ电机标准规定的工作环境，可直接安装在电动机的接线盒中。本装置也可以使用于类同以上条件的直流供电及控制电路中。 整流器电源输入端接线不允许带变频器工作。否则会影响制动器的正常吸合，严重时甚至烧毁制制动器和电机。

基本参数

型号	输入电压V(Ac)	输出电压V(Dc)	整流电路	输入保护	输出保护
BL(K)—99V	220	99	半波	RT	RT
BL(K)—170V	380	170	半波	RT	RT

RT为压敏电阻

整流器分类
1、BL系列整流器是普通整流器。在整流器的交流侧控制开关时，磁场衰减慢，因为电机减速时产生的发电电压被追加到电机的接线端上，延迟响应的时间非常长。在整流器的直流侧控制开关时，磁场的能量被整流器吸收，因此延迟响应的时间比交流侧开关时快。
2、BLK 系列整流器是快制动整流器。在整流器的交流侧控制开关时，即可实现制动器快速响应。

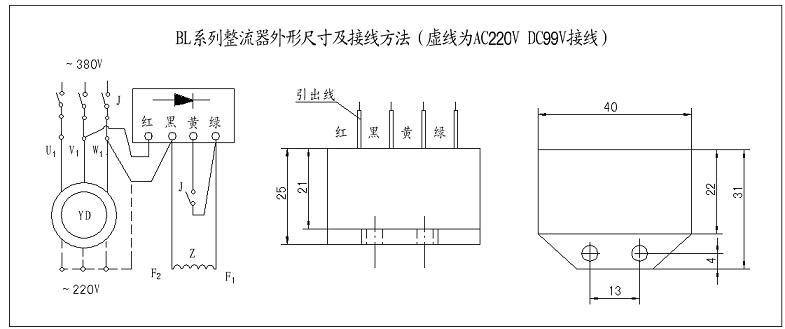

外形及接线

BL系列整流器需配合快制动时，将“黄、绿”两线接到接触器的常开点上，当制动电机允许以较慢的速度制动时，可将“黄、绿” 两线直接短接。
