特点、功能

1． 本控制器取样物理量为无功功率。它根据电网的无功功率的大小调整补偿电容器的投切，因而适用于各种大小容量的电网，不受投切电容器以及采样电流的变化所限制。使用中，一般不必调整，便能稳定工作。
2． 本机主要特点为欠流的门限可调，当电网负荷较小时（取样电流〈0.5A）时，用户可根据情况自行进行适当调整，以满足小负荷特定状况的补偿需要.
3． 输出路数2-10路可根据需要自行设定。
4． 输出回路采用“先接通先分断”之循环工作方式，保证各路接触器和电容器操作次数相同，延长了无故障工作时间。
5． 具有过电压保护功能，防止电容器在过电压的状态下运行而损坏。
6． “自动/手动”由“功能选择键”操作，便于调试。
7． 自动判别进线相位的正反方向，安装，调试十分方便。

使用条件
1. 环境空气温度-20℃～+40℃。
2. 相对温度在40℃时不超过50%；20℃时不超过90%，不凝露。
3. 周围环境无腐蚀气体，无导电尘埃，无易爆易燃的介质存在。
4. 海拔波动范围不超过2000～2500m。
5. 2
电压波动范围不大于+-10%。
6. 安装地点振动频率范围为10～150Hz,最大振动加速度不大于5m/S 。

技术参数：
1、 执行标准：JB/T9663-1999
2、 整定植及可调范围。
a、 投入门限：0.93（0.9~1.0）。
b、 切除门限：-1.0（-1.0～-0.98可调）。
c、 欠电流：显示<0.5A时，可进行适当调整，以满足达到补偿无功功率。
d、 延时时间：20S（5S～100S可调）。
e、 过电压保护：
额定电压380V时为440V，（400～460V可调）。
额定电压220V时为254V，（230～265V可调）。
3、基本参数
a、额定工作电压：交流50HZ 380V，（220V可选）。
b、电流取样输入：≤5A（AC）。
c、过电压分断时间：不大于1分钟。
d、输出继电器触电容量：1.5A（250V）。
e、灵敏度：0.1A。
f、介电强度：2500V（AC）。
g、防护等级：不低于IP40。
h、工作状态：连续工作制。

尺寸和安装

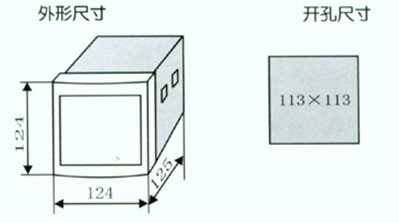

1、 外形尺寸和安装尺寸见图。

1、 安装时，将安装附件的钩子插入控制器侧面的孔内，旋动附件上的螺丝，即能将机固定在屏上。
接线

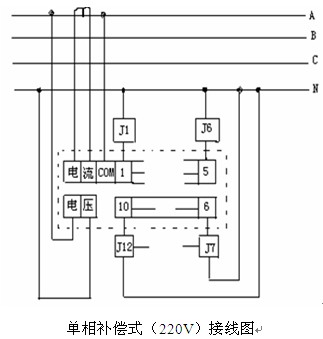

1、 下图中交流接触器（J1、J2……）的额定电压为220V，其公共线连在N（中线）上，如采用380V接触器，则其公共线应接在B或C相上。
2、 接线时务请注意电流进线与电压进线不得接错！否则会烧毁机器。
3、 取样电流Is必须取自总负荷电源线，不得取自电容屏。
4、 三相补偿式（380V），取样电压Us与取样电流Is必须取自不同相电源。
单相补偿式（220V），取样电压Us与取样电流Is必须取自同一相电源。

面板功能和调试、操作
1、 路数调整：上电后按动“功能选择”键，使“路数”指示灯亮，按动“+”或“-”调整键，使数码显示器显示需要的路数，该功能只在上电25秒内有效，过时自动锁定路数。
2、 切除门限调整：按动“功能选择”键，使“上限”指示灯亮，按动‘+’或“-”调整键，使数码显示器显示需要的数值。
3、 投入门限调整：按动“功能选择”键，使“下限”指示灯亮，按动‘+’或“-”调整键，使数码显示器显示需要的数值。
4、 过电压保护调整：按动“功能选择”键，使“过压”指示灯亮，按动‘+’或“-”调整键，使数码显示器显示需要的数值。
5、 延时时间调整：按动“功能选择”键，使“延时”指示灯亮，按动‘+’或“-”调整键，使数码显示器显示需要的数值。
6、 自动工作，拨档开关拨到“自动”位置，运行指示灯，控制器自动投切电容。
7、 手动工作，拨档开关拨到“手动”位置。“运行”位置，“运行”指示灯亮时，按动“+”或“-”调整键，可投入或切除电容。
8、 拨档开关拨到“自动”位置20秒内无按键操作，自动返回运行状态，“运行”指示灯亮。
9、 内存参数：用户设定的参数保存在内存中，掉电不丢失，如需恢复出厂预置，重新上电时按住“功能选择”键即可。

使用和指示
1、 通电前应检查接线端子的连线是否准确。
2、 运行时拨档开关必须拨到“自动”档。
3、 控制器出厂预置为一般用户要求整定控制参数，不必再行调整，便能稳定工作；如用户须在现场实际调整，应参照使用说明或在技术人员指导下进行，注意“延时”时间不应低于15秒，以保护电容器。

常见故障分析
1、 下述控制器应视为正常现象：
a、 电网功率因数很低，控制器不动作，欠流灯亮（<0.1）。待负荷电流足够时自然就动作了。
b、 电网功率因数很低，控制器不动作，过压灯亮。待电压正常后就动作了。
c、 电网功率因数很低，各路已全部投入，投入灯仍亮（需增加电容量）属正常现象。
d、 电网功率因数超前，无功电度表逆转不快，控制器不切除，戴超前值超过设定门限时即会切除。
2、下述现象一般为接线错误：
a、电网功率因数低，控制器投入灯不亮而不投入。
b、电网功率因数并不低，控制器投入灯亮而所有各路都投入，致使电网功率因数超前而不切除。
3、下述现象可确定为控制器故障：
a、 投入灯亮而不投入。
b、 过压灯亮而不切除。
c、 投切顺序杂乱无序。
d、 接线无误、检查保险丝完好而控制器无反应，不动作。
4、 出现任何不正常现象，请即与售后服务部联系，我们将尽全力为您服务。
注意事项
1、 补偿方式为“三相”的控制器，应该用在三相对称的负载上，否则会造成各相补偿不均匀现象。如三相不对称负载，应选择“单相”控制器，分相补偿。
2、 补偿方式为“单相”的控制器可用于三相负载上，亦可用于不对称负载的分相补偿。
3、 如遇到多投一路电容则过补，少投一路则欠补，无功电度表转动较快，此时应减少每路投入的电容器的容量，与补偿控制器无关。
4、 过电压保护调整：按动“功能选择”键，使“过压”指示灯亮，按动‘+’或“-”调整键，使数码显示器显示需要的数值。
5、 延时时间调整：按动“功能选择”键，使“延时”指示灯亮，按动‘+’或“-”调整键，使数码显示器显示需要的数值。
6、 自动工作，拨档开关拨到“自动”位置，运行指示灯，控制器自动投切电容。
7、 手动工作，拨档开关拨到“手动”位置。“运行”位置，“运行”指示灯亮时，按动“+”或“-”调整键，可投入或切除电容。
8、 拨档开关拨到“自动”位置20秒内无按键操作，自动返回运行状态，“运行”指示灯亮。
9、 内存参数：用户设定的参数保存在内存中，掉电不丢失，如需恢复出厂预置，重新上电时按住“功能选择”键即可。

使用和指示
1、 通电前应检查接线端子的连线是否准确。
2、 运行时拨档开关必须拨到“自动”档。
3、 控制器出厂预置为一般用户要求整定控制参数，不必再行调整，便能稳定工作；如用户须在现场实际调整，应参照使用说明或在技术人员指导下进行，注意“延时”时间不应低于15秒，以保护电容器。
