PDK-II无功补偿监控仪，集分相补偿和集中补偿、循环投切和编码投切、静态补偿和动态补偿为一体，能满足几乎所有用户的设置要求。
使用：
1.环境温度：不超过-20℃~+55℃
2.环境湿度：20℃时不超过90％
3.周围环境：无腐蚀性气体。无导电尘埃，无易爆易燃的介质存在
4.海拔高度：不超过2000米

PDKⅡ型无功补偿综合测控仪技术参数：

1、额定工作电压： 3×220V/AC 50HZ
2、电流取样输入： 3×0～5A/＜0.1Ω
3、投入门限： 0.85～1.0连续可调，出厂整定值为0.95
4、切除门限： -1.0～-0.85连续可调，出厂整定值为－1.0
5、动作误差： ≯2.5
6、过电压动作值： 240～280V可调，出厂整定值为254V
7、过电压分断时间： ≯1分钟
8、输出电路的通断延时时间：静态5秒～100秒可调，出厂整定值为20秒
　　　　　　　　　　　　　　动态20毫秒～5秒,出厂整定值为100毫秒
9、输出容量： 静态继电器2A/250VAC
　　　　　　　动态电平输出60mA、12VDC
10、介电强度： ≮2500V
11、防护等级： 不低于IP40
12、整机功耗： ≯10W

安装与接线:
1、本机外形为嵌装式，开孔尺寸为138×138mm，利用本机所附紧固附件可将设备固定在补偿屏上。

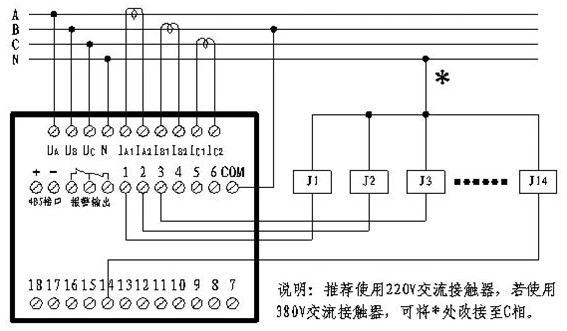

2、电压、电流采样信号的连接时注意：三个相位允许交换，电流互感器的两根导线允许交换，但是电压与电流的接入相位必须一一对应。
3、控制器输出线的接法：控制器面板上的编号应和输出端子及交流接触器的编号一一对应。

a、补偿电容的连接： 循环投切均采用1111……码
b、编码投切：如采用1222……码即为对应输出端子的位权。例如，第一路输出接15千乏电容，第二路输出则接2×15等于30千乏电容，第三路输出也为接2×15等于30千乏电容，以此类推。如采用1244……码，若第一路接15千乏电容，第二路应接2×15等于30千乏电容，第三路应接4*15等于60千乏电容，第四路仍为4×15等于60千乏电容， 以此类推。
c、特别注意，如在编码投切中选用1111……码，则可实现特殊的“先投后功”功能，例如，投入次序为1、2、3……16，则切除次序为16、15、14……1。
d、共补输出可控制额定电压为380伏的电容器，“△”连接；
分补输出可控制额定电压为220伏的电容器，“Y”连接。
通电运行：
设备第一次通电工作。为了确保接线和电容器配置正确，建议进入“自检”工作状态（详见下一节）。
控制器通电后自动进入“运行”状态（默认工作状态），然后用户可以根据需要进入不同的工作状态，操作步骤请参阅操作框图。
自检工作：
在运行状态时按“ESC”键可进入“主菜单”，然后按“▲、▼”键上下移动光标，选择“自检”后，再按“↙”键可进入自检工作状态。测控仪自检工作的方式为逐路试验投切，其作用有:
1. 对测控仪的输入进行检测，如果发现电流采样接反，监控仪将自动进行调整，如果发现用户接线错误监控仪则显示“输入异常”。在自检中,出现“输入异常”有以下二种情况：A、相位线接错，电压与电流线未一一对应。B、大的感性或容性负载。
2. 对监控仪的输出进行检测，检测补偿电容器的C/K值，在小电流时作为控制投切的依据，自检结束时测控仪会出示检测报告，显示电容器容量变小和电容器开路的输出端编号。自检结束后，监控仪将自动进入运行状态。
常见的问题及处理方法：
1. 监控仪显示“小电流”： 表示总电流较小，监控仪按无功电流方式进行补偿，因此有可能发生功率因数小而无功电流不大，电容不投入的情况。由于此时无功功率不大，用户不必担心功率因数数值太小。
2. 监控仪显示“输入异常”： 应检查输入电压线是否与输入电流线一一对应；有较大的感性和容性负载。
3. 监控仪显示“振荡”： 表示控制器投入一个电容太多，切除一个电容又太少，因此必须减少每一步投入的电容器的容量。
4. 监控仪显示“感性太大”： 表示所有电容器已经投入，电网仍为感性，系电容器容量变小或者补偿柜设计容量太小。应更换电容器或者加大每步投入电容器的容量。
5. 监控仪显示“电压畸变”： 表示电网上谐波严重，应设法消除，否则会损坏补偿电容器。
6. 如果发生监控仪工作不正常，可先按第十二节操作，恢复出厂设置，一般情况下能够正常工作。如果监控仪仍然不正常，请与我厂售后服务部联系，我们将竭尽全力为您服务。
功能特点：
1、应用全新的交流电波分析技术，能够在强干扰、强谐波等恶劣环境下，保证电网参数设定的正确性及工作的稳定性。
2、三相电网分相独立检测、“共补”+“分补”组合补偿投切方式，成功解决了三相不平衡补偿问题。
3、两种补偿方式的合理应用：大电流是根据功率因数的大小控制补偿电容器的投入或切除，小电流时根据无功功率的大小控制电容器的投入或者切除。
4、完善的电容器容量、C/K值检测和电容器保护功能。提供自动和手动两种工作方式，提供“过电压”、“谐波”等多种电容器保护功能。
5、大屏幕液晶显示屏，全中文菜单操作界面，三个相位的功率因数、电流和电压的实时显示，以及预制参数显示。
6、电网异常报警：提供过压、过流、欠流、输入异常、投切震荡、感性太大等文字显示和报警继电器输出，提供电压畸变（谐波）报警输出功能。
7、手动补偿控制模式，供调试时应用。
8、通过内部控制菜单即可方便的实现循环投切、编码投切及码制选择等的设置。16路输出可任意组合，能满足几乎所有用户的设置要求。
9、电容器谐波值超限保护。
10、全电流范围内无功功率采样及补偿控制方式。
11、输出形式：静态：继电器输出 动态：电平输出。
