一、用途
CKJ11-500/3.3交流真空接触器适用于交流50Hz，主回路额定工作电压3.6KV及以下等级，额定工作电流500A及以下等级的电力系统中，用于接通与分断电路。适用于控制交流电动机的频繁起动和停止，可与各种保护装置组成磁力起动器，广泛应用于电力系统、石油、化工、煤矿、冶金和电气化铁道等各个领域。

二、工作条件
1． 环境温度： -25℃ ~ 40℃ 。
2． 海拔高度：不超过 2000m .
3． 相对湿度：大气的相对湿度在周围空气温度为 40℃ 时不超过50%，在较低的温度下允许有较高的相对湿度，最湿月的平均温度为 20℃ 时，月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面上的凝露。
4． 工作环境：无雨雪侵袭、明火、爆炸危险及强烈振动的场合。
5． 安装条件：安装面与垂直面倾角不超过±15°。
6． 污染等级：Ⅲ级。
7． 安装类别：安装类别第3类。

三、产品型号及其意义


四、结构及工作原理
本接触器主要由真空开关管、绝缘基座、电磁操作机构等部分组成。控制电源接通时，衔铁吸合并带动摇板转动，真空开关管的动触头在自闭力和触头弹簧的共同作用下与静触头闭合，接通主回路。当控制电源切断时，电磁保持力消失，分闸弹簧使衔铁释放，转动摇板，拉开真空开关管的动触头，接触器释放，断开主回路。
五、产品技术参数
额定电压： 3.6KV 额定电流： 500A
触头开距： 4±0.5mm 机构超程： 2±0.5mm
额定接通能力： 5000A，50次
额定分断能力： 4000A，50次
极限分断能力： 5000A，3次
机械寿命： 100万次
电寿命（AC4）：6万次
控制电源电压： 220V，或根据用户要求定制

六、安装与维护
1． 安装前应检查确认接触器有型号规格、控制电压等参数无误；
2． 安装面应平整清洁，安装脚受力均匀，紧固件牢固可靠；
3． 安装时应注意防止异物落入，以免造成机构卡阻；
4． 注意电气接线不应对接触器产生应力；
5． 定期对绝缘框架、真空管、电路系统进行清洁，保证工作绝缘；
6． 检查紧固件是否松动，结构件是否有异常；
7． 检查辅助开关触点烧蚀情况，必要时进行修整或更换；
8． 检查运动部件是否活动灵活，必要时进行润滑；
9． 检查开距、超程是否符合要求。
10．真空开关管的真空度的检查，一般采用工频耐压法检查，其耐压值应不低于额定值的1/2。

七、外形与安装尺寸

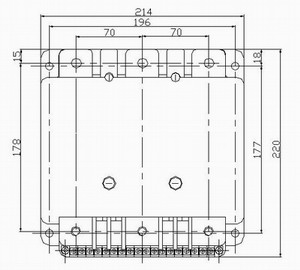

外形与安装尺寸见附图。其中图2为A型，图3为B型，两者区别仅在于导电板位置不同。

八、运输、储存
1．装卸时不得抛丢、冲撞，运输过程中不得倒置、翻滚、剧烈振动，并避免雨雪侵入；
2．接触器应储存在没有水侵袭、无腐蚀和可燃性气体，空气流通、干燥，温度在 -25℃ ~ 40℃ 的库房中；
3．接触器不得长时间着地放置，存放时套好塑料袋；
4．存放时间超过6个月的产品使用前要先进行检查。

九、订货须知
订购产品时必须说明以下内容：
1． 产品名称、型号、规格及安装形式；
2． 额定工作电压、额定工作电流；
3． 额定控制电压；
4． 产品数量；
5． 备件或其他特殊要求。
