产品名称：

HD14系列刀开关

型号规格：

HD14系列刀开关

产品类别：

常规产品 -- 低压电器 -- 刀开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

HD14系列刀开关产品详细说明：

HD14、HS14系列侧面操作手柄式刀开关，主要用于动力箱中。装有灭弧室的刀开关可以切断电流负荷，其它系列刀开关只作电气隔离之用。

本产品符合GB14048.3/IEC947-3标准。

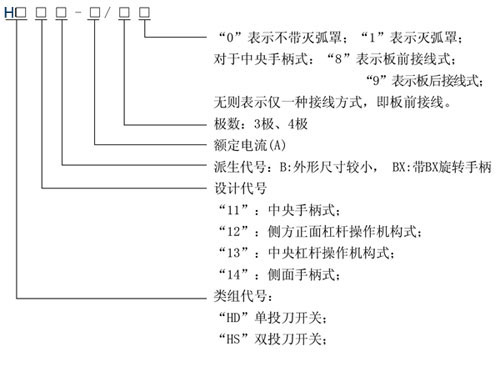

型号含义

HD14系列刀开关型号说明

额定电流(A)		100	200	400	600	1000	1500
通断能力A (5个操作循环)	AC380V、 COSφ =0.72-0.8	100	200	400	600	1000	1500
通断能力A (5个操作循环)	DC T=0.01-0.011S 220V	100	200	400	600	1000	1500
机构寿命(次)		10000	10000	10000	5000	5000	5000
电寿命(次)		1000	1000	1000	500	500	500
Is短时耐受电流(kA)		6	10	20	25	30	40
动稳定电流峰值(kA)	杠杆操作式	20	30	40	50	60	80
动稳定电流峰值(kA)	手柄式	15	20	30	40	50	-
操作力(N)		≤300	≤300	≤300	≤300	≤400	≤400

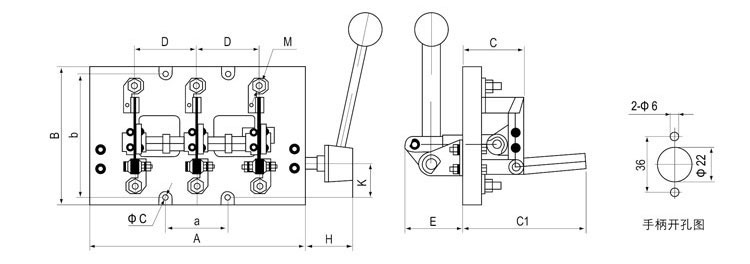

型号规格		外形尺寸(mm)						安装尺寸(mm)
型号规格		A	B	C	C1	D	E	a	b	Φc	H	K	M
HD14-100	3极	280	190	80	160	80	78	80	160	Φ7	90	45	M8
HD14-100	4极	360	190	80	160	80	78	160	160	Φ7	90	45	M8
HD14-200	3极	280	190	80	160	80	78	80	160	Φ7	90	45	M8
HD14-200	4极	360	190	80	160	80	78	160	160	Φ7	90	45	M8
HD14-400	3极	310	205	92	180	90	88	90	160	Φ7	88	50	M12
HD14-400	4极	400	205	92	180	90	88	180	160	Φ7	88	50	M12
HD14-600	3极	330	300	100	188	100	94	100	160	Φ9	88	45	M16
HD14-600	4极	430	300	100	188	100	94	200	160	Φ9	88	45	M16
HD14-1000	3极	400	315	116	226	120	105	120	160	Φ9	85	42	2-M12
HD14-1000	4极	520	315	116	226	120	105	240	160	Φ9	85	42	2-M12
HD14-1500	3极	440	355	125	238	130	114	130	160	Φ11	85	42	4-M12
HD14-1500	4极	570	355	125	238	130	114	260	160	Φ11	85	42	4-M12
HD14-2000 (单刀片)	3极	440	355	125	238	130	114	130	160	Φ11	85	42	4-M12
HD14-2000 (单刀片)	4极	570	355	125	238	130	114	260	160	Φ11	85	42	4-M12

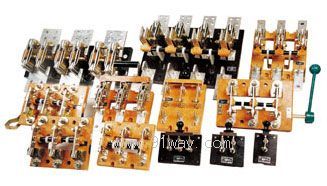

HD14系列刀开关

HD14系列刀开关

HD14系列刀开关（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
