DGLC系列125～630A隔离开关产品详细说明：

DGLC系列125～630A隔离开关使用环境

DGL系列一隔离开关在下列条件下能可靠工作
海拔高度不超过2000米；
环境温度不高于40℃，不低于-5℃；
相对湿度不大于95%；
无爆炸危险介质环境；
无雨雪侵袭环境；
注：若预期使用于周围空气温度高于+40℃或低于-5℃～-45℃的条件下，用户应向制造厂说明。

用途
DGLC系列125～630A隔离开关用于交流50赫兹，额定电压至660V，直流额定电压至440V，额定电流至1600A。用于不频繁接通与分断电路。

表

一常开一常闭	11	NO+NC
二常开二常闭	22	2NO+2NC

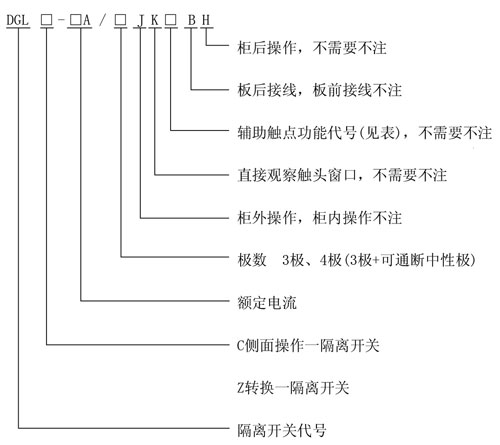

选型举名例：额定电流630A，有中性极转换一隔离开关，柜外操作 DGL Z-630A/4J

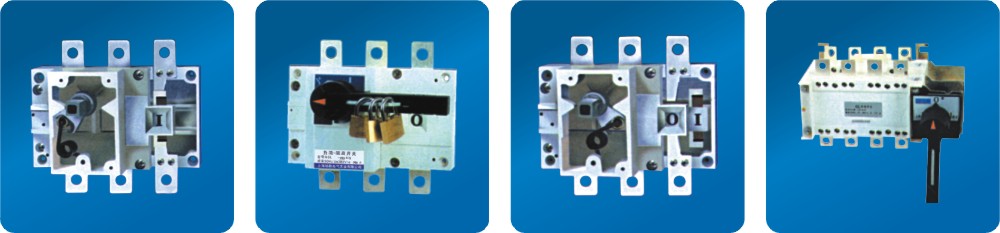

DGLC-125～3150A适用于电路的接通与分断或电气隔离。有三级、四极、(三极+可通断中性极)
可根据需要提供有观察窗口的产品，直接观察触头的通断状态。
直接操作：手柄安装在开关右侧。
柜外操作：手柄安装在配电柜柜门外。
根据需要可配装两组辅助触点。

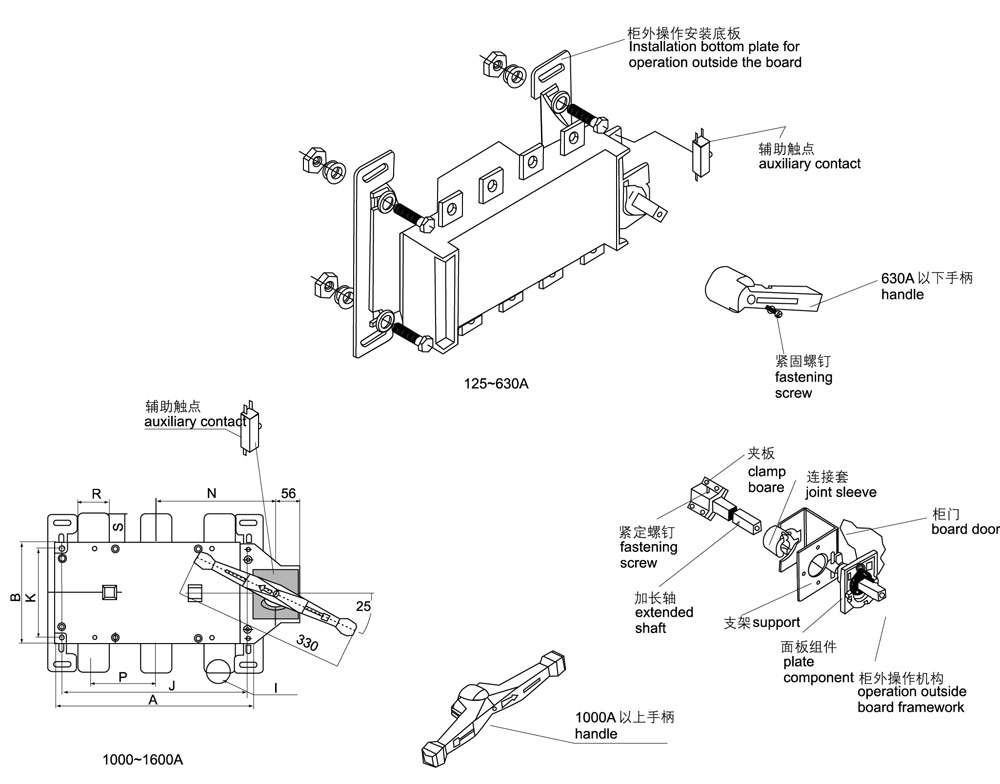

加长轴用于柜外操作。
电气性能与机械性能和DGL-125～3150A电气性能与机械性能对应相同。

外形与安装尺寸

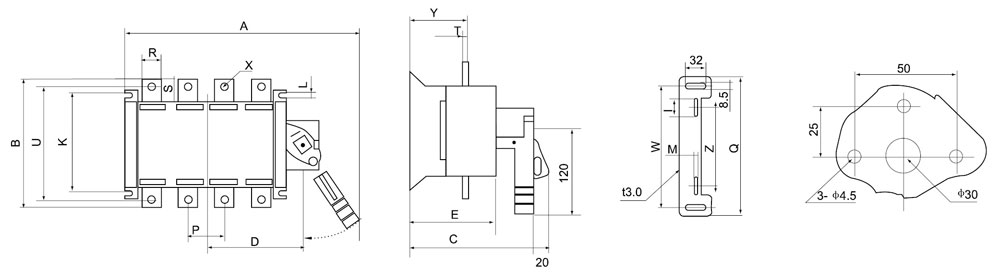

DGLC-125～630A直接操作 柜外操作安装底板 柜外手柄座安装尺寸

型号规格	底板尺寸
DGLC-125～630A	I	M	Z	W	Q
125A	55	6.5	110	216	244
160A	55	6.5	110	216	244
200A	55	6.5	110	216	244
250A	55	6.5	110	216	244
315A	60	8.5	170	280	311
400A	60	8.5	170	280	311
500A	60	8.5	170	280	311
630A	60	8.5	170	280	311

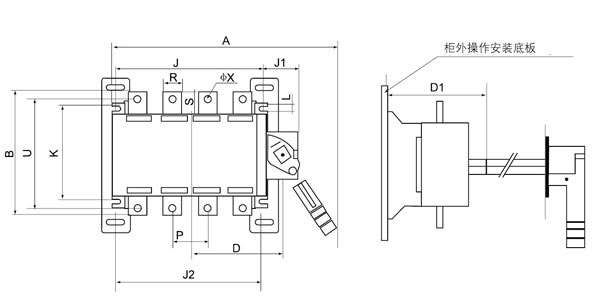

DGLC-125～630A/JK柜外操作

型号规格	外型尺寸与安装尺寸
DGLC-125～630A	A	B	C	D	D1	E	J	J1	J2	K	P	R	S	T	U	φX	Y	L
125A/3	267	135	146	89	110	89	120	65	120	95	36	20	25	3.5	115	9	55	7
125A/4	297	135	146	104	110	89	150	65	150	95	36	20	25	3.5	115	9	55	7
160A/3	267	135	146	89	110	89	120	65	120	95	36	20	25	3.5	115	9	55	7
160A/4	297	135	146	104	110	89	150	65	150	95	36	20	25	3.5	115	9	55	7
200A/3	308	170	156	110	120	101	160	65	160	115	50	25	30	3.5	140	11	65	11
200A/4	358	170	156	135	120	101	210	65	210	115	50	25	30	3.5	140	11	65	11
250A/3	308	170	156	110	120	101	160	65	160	115	50	25	30	3.5	140	11	65	11
250A/4	358	170	156	135	120	101	210	65	210	180	50	25	30	3.5	140	11	65	11
315A/3	400	240	195	150	150	126	210	77	160	180	65	32	40	5	206	11	85	13
315A/4	465	240	195	180	150	126	275	77	210	180	65	32	40	5	206	11	85	13
400A/3	400	240	195	150	150	126	210	77	210	180	65	32	40	5	206	11	85	13
400A/4	465	240	195	180	150	126	275	77	275	180	65	32	40	5	206	11	85	13
500A/3	400	260	195	150	150	126	210	77	210	180	65	40	50	6	220	13	85	13
500A/4	465	260	195	180	150	126	275	77	275	180	65	40	50	6	220	13	85	13
630A/3	400	260	195	150	150	126	210	77	210	180	65	40	50	6	220	13	85	13
630A/4	465	260	195	180	150	126	275	77	275	180	65	40	50	6	220	13	85	13

DGLC系列125～630A隔离开关
