型号代码

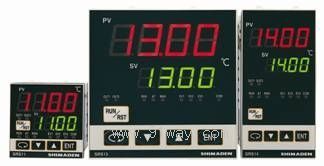

超亮双四位LED显示，无超调专家PID算法，三组独立PID参数，AT自整定，手/自动无扰动切换控制，调节输出限幅，3路事件输出，3个独立设定值，3路开关量输入，32步可编程，模拟变送输出，数字通讯等功能。采样周期:250ms。前面板防护等级IP66。

备注

SRS13-

外形尺寸：高96×宽96×深68mm，面板开孔尺寸：92×92mm

SRS14-

外形尺寸：高48×宽96×深68mm，面板开孔尺寸：45×92mm

输入类型
测量范围

8

热电偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L

量程见SRS13/14输入类型与测量范围对照表

铂电阻：Pt100/JPt100

电压（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC

6

电流（mA）:0～20mA,4～20mA DC,输入阻抗：250Ω

电压（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC

调节输出1

Y

继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒

P

固态继电器（SSR）驱动，12±1.5V DC/30mA最大，比例周期：1～120秒

I

电流4～20mA DC，负载阻抗：600Ω最大

V

电压0～10V DC，负载电流：2mA最大

调节输出2(选件)

N-

无

Y-

继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒

I-

电流4～20mA DC，负载阻抗：600Ω最大

P-

固态继电器（SSR）驱动，12V±1.5V DC/30mA最大，比例周期：1~120秒

V-

电压0～10V DC，负载电流：2mA最大

附加事件输出

E-

附加事件输出1点（EV3）

附加外部输入控制信号

D-

附加外部控制输入1点(DI4)

电源

90-

100～240V AC±10%，50/60Hz

08-

24V AC/DC±10%，50/60Hz

程序功能（选件）

N

无

P

最多4段，共32步程序

事件输出

0

无

1

事件输出2点（EV1, EV2）接点容量:240V AC 1A/阻性

模拟发送（选件）

0

无

3

0～10mV DC?? 输出阻抗:10Ω

4

4～20mA DC?? 负载阻抗：300Ω最大

6

0～10V DC??? 负载电流：2mA最大

CT输入（选件）注意：CT单独销售

0

无

1

CT输入2点

调节输出1或2为Y或P时可选

外部输入控制信号DI（选件）

0

无

2

外部控制输入3点 (DI1、DI2、DI3)

通讯（选件）

0

无

5

RS485 (Shimaden标准协议，
MODBUS协议)

特记事项

0

无

9

有（请事先协商）
