项 目

号 码

SR80系列是0.25级的PID调节器, 是0.1级高精度SR25 PID 调节器的精简设计。具有双四位显示, 双输出, 外部开关, 遥控输入, 模拟变送输出, 斜率运行, 数字通讯, 上下限报警等功能。

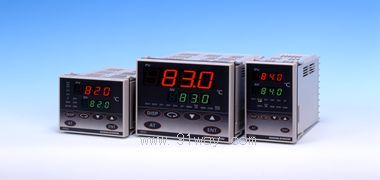

1。外型

SR82-

DIN标准: 高72×宽72×深111mm， 面板开孔尺寸: 68×68mm

SR83-

DIN标准: 高96×宽96×深111mm， 面板开孔尺寸: 92×92mm

SR84-

DIN标准: 高96×宽48×深111mm， 面板开孔尺寸: 92×45mm

2。输入类型及

测量范围

1

热电偶:14种类型可选，-200.0～2300.0℃，详见输入类型选择表,　输入阻抗:>500KΩ

2

铂电阻:16种测量范围可选，-200.0～600.0℃，详见流程图上输入类型选择表,三线制

3

直流毫伏0～10，10～50，-10～10，0～20，0～50，0～100mV输入阻抗:>500KΩ

4

直流电流:4～20mA,0～20mA,输入阻抗: 250Ω

6

直流电压:0～1,1～5,-1～1,0～2,0～5,0～10v输入阻抗:>500KΩ

3。调节输出1类型

正反作用可设

分辩率1/8000

Y-

继电器接点,时间比例周期1～120秒，接点:240V AC 2。5A阻性/1A感性

I-

电流4～20mA DC， 负载阻抗<600Ω

P-

固态继电器驱动,时间比例周期1～120秒,12±1.5V DC最大<30mA DC

V-

电压0～10V DC， 负载电流< 2mA

4。调节输出2类型

分辩率1/255(选件，SR82无此选件SR83和SR84有该选件时报警接点减为两点)

N-

无

Y-

继电器接点,比例周期1～120秒,接点:240V AC 2.5A阻性/1A感性

I-

电流4～20mA DC, 负载阻抗< 600Ω

P-

固态继电器驱动,比例周期1～120秒,12V±1.5VDC<30mA

V-

电压0～10V DC，负载电流<2mA

5。电源

90-

100～240V AC±10%(50/60Hz)

10-

24V AC±10%(50/60Hz)

02-

24V DC±10%

6。事件输出（报警方式：8种）

Y/P输出用的加热器断线/回路报警

(选件，仅用于单相负载)SR82只有两点报警接点

与外部遥控输入选件只能任选其一）

0

无

1

3组事件输出，接点:240V AC 1.0A阻性

2

3组事件输出及30A加热器断线报警(仅Y，P输出类型可选)

3

3组事件输出及50A加热器断线报警(仅Y，P输出类型可选)

7。外部遥控输入类型 （选件）

用途：串级控制，外给定设定值，外给定参与调节负载的反馈（外接传感器，实现恒压恒流恒功率控制）

00

无

14

4～20mA DC 输入，输入阻抗:250Ω

15

1～5V DC 输入，输入阻抗>500KΩ

16

0～10V DC 输入，输入阻抗>500KΩ

8。隔离模拟变送输出类型 （选件）

分辨率1/10000

变送类型：测量值，设定值，偏差值，调节输 出量

0

无

3

0～10mV DC，输出阻抗:10Ω

4

4～20mA DC，负载阻抗<300Ω

6

0～10V DC，负载电流<2mA

9。隔离数字通讯接口类型 多种协议

配套产品：XF2000组态软件, 希曼顿光隔离RS232-/485转换器

(选件 SR82和SR84的与隔离模拟变送输出仅能选一种)

0

无

5

RS-485

7

RS-232C

8

CC-LINK（仅SR83有此功能，并与隔离模拟变送输出选件任选其一）

10．外部DI输入开关 无电压接点输入 （选件）

0

无。

1

两点输入
