项目

号码

专用计算机设计,双四位数字显示,精度(±0.25%+1字),采样速度4次/秒,

PID自整定，“无超调”专家PID算法P：0.1-999.0%FS I:1-8000S D:0-3600S

普通限幅及特殊的线性限幅，时标及定时器输出

1

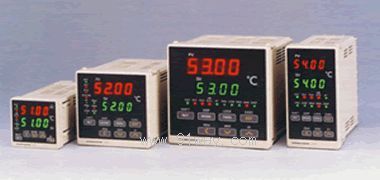

SR52

DIN高72×宽72×深110mm 开口：68×68mm

SR53

标准 96×宽96×深110mm 92×92mm

SR54

尺寸 96×宽48×深110mm 92×45mm

2．输入类型和测量范围（可设的测量值滤波和偏移功能）

1

14种热电偶 B:0～1800 R:0～1700 S:0～1700 E:0.0～700.0

J:0.0～600.0 K:-100.0～400.0 K:0.0～800.0 K:0～1200

T:-199.0～200.0 N:0～1300 PLⅡ:0～1300 WRe5-26:0～2300

U:-199.9～200.0 L:0.0～600.0℃.

2

Pt100或JPt100(BA2)铂电阻标准，可设36个测量范围(华氏略)

-200～600,-100.0～100.0,-100.0～300.0,-50.0～50.0,

0.00～50.00,0.00～99.99,0.0～100.0,0.0～200.0,0.0～500.0

3

线性电压 DC(mV):0～10,0～20,0～50,0～100,10～50,-10～10

数显量程可编

4

线性电流 DC(mA):4～20,0～20

6

线性电压 DC(V): 0～1,0～2,0～5,0～10,1～5, -1～1

3．隔离调节控制输出(方式:PID,PD,PI,P和位式)

Y

继电器接点:比例周期1～120秒,240VAC2.5A(纯阻)1A感性

I

线性输出电流：4～20mA DC接受阻抗600Ω以下

P

SSR驱动电压：比例周期1～120秒 15V±3V DC/20mA

V

线性输出电压：0～10V DC 2mA以下

4．电源

(以下为选件)

90-

100～240V AC ±10% SR52/53 13 W SR54 15 W

10-

02-

24V AC±10% 50/60Hz

24V DC±10%

5．10段可编程

N

0

P

可编程10段

6．事件继电器输出报警,以及17种事件组态

0

无

1

SR52,2点EV1,EV2/HB;SR53/54:3点EV1,EV2,EV3/HB

7．隔离串级（模拟遥控）输入可设的遥控输入值滤波和偏移

00

无

应用:串级调节,或同带模拟发送的SR50,25,FP21组成区域控制

14

4-20mA DC接受阻抗：<250Ω

15

1-5V DC 输入阻抗：>500KΩ

16

0-10V DC输入阻抗：>500kΩ

8．Y,P型输出单相加热器断线(HB)/加热回路(HL)报警/负载电流监测

0

无

1

监测:0.1-30.0A接点:纯阻240 VAC 1.5A

9．电压，电流输入的开平方运算

0

无

1

用于流量换算

10．隔离模拟变送输出

（内部可设置设定值SV或测量值PV发送）

隔离数字通讯接口（可配希曼顿光隔RS232/422/485通讯转换器）

注：★模拟变送和数字通讯仅能选其中一项。

★SR52不提供通讯接口

00

无

03

电压0～10mV 输出阻抗:10Ω

04

电流4～20mA负载阻抗:300Ω以下

06

电压0～10V最大负载电流:<2mA

15

RS-485

1200,2400,4800,9600

距离: 485 ,422 1.2km

232 15m地址:00-31

16

RS-422A

17

RS-232C
