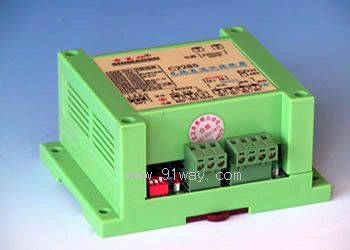

C2285工业型RS232/RS422-485通讯转换器光电隔离的输入、独立的内部电源 、电源和发送接收指示 、RS485的零等待时间 、RS232故障指示
MAXIM 最新驱动器 、信号源的检测功能 、DIN导轨或螺丝安装

一． 主要技术指标：

输入/输出间隔离电压：>2000VDC 使用波特率 ：600-19200 BPS
RS-232C：TXD，RXD，GND 三线制
RS422：SD+ ，SD-，RD+,RD- 四线制.全双工
RS485：TR+ ，TR- 两线制.半双工
功能及RS485波特率设置：内部DIP开关选择
485通讯格式：数据位 ：7或8位；停止位：1或2位；奇偶校验位：1位或无
可接入的负载：MAXIM 1/8单位负载＜256个(一般32个，视通迅速率和线路质量而定)
指示：红色LED RS232发送数据兼电源指示 绿色LED 数据接收
电源：220V AC 3W 无内置保险丝

二系统接线：
1. 422接口连线: 注：SW1开关置110，线路板上的JI、J2需开路
2．485接口连线形式: 注：线路板上的JI、J2需短路

三．两线制的半双工RS485发送/接收转换器波特率设定
RS485发送/接收总线的转换是由内部智能控制器完成的,它能自动判断数据流方向。主从状态时，一旦接收到上位机发送数据，立即转发到下位机；转发完成后，又会自动转接下位机的数据到上位机。波特率选择请参照面板的标牌。注意：RS485转换器波特率必须与系统的通讯波特率一致。

四：自测试及信号源
将SW1开关置111并完成以下功能
1． 自测试RS485 测试结果：发送接收灯全亮
2．自测试RS422 测试结果：发送接收灯全亮
1 RXD 数据接收 数据发送高 SD+ 4
2 TXD 数据发送 数据发送低 SD - 5
3 GND 信号地 数据接收高 RD+ 6
数据接收低 RD- 7

3. 2KC脉冲信号
长线传输时在多台设备使用时，调整接收终端匹配电阻（在仪表内的）是必要的。利用2KC脉冲信号，调整电阻阻值，使在示波器观察到的脉冲波形尽量与信号源波形一致，实现最佳的阻抗匹配（最大的传输）。注：有关详细请参照示波器的脉冲测量法。

五．指示灯和常见故障排除
1．上电后，如果1）上位机未加电或2）RS232连线错误，红色LED自动闪十秒后灯灭。
反之。红色LED亮。说明：上位机加电，RS232连线正确，控制器电源正常。
2．上位机RS232发送时，输入红色LED闪烁。下位机返回数据时，绿色LED灯闪烁。RS485转换器波特率必需与通讯波特率一致。

六：定货须知：必须申明RS422或RS485转换类型，并以标牌上的RS422或RS485标志区分

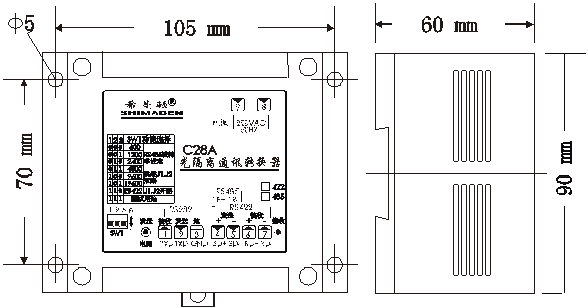

七: DIN导轨或螺丝安装尺寸：
