ZZAC10说明

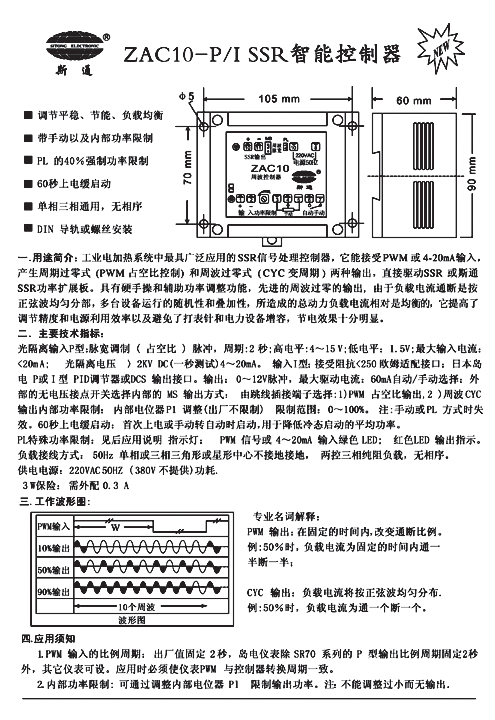

ZAC10-P/I SSR智能控制器

调节平稳、节能、负载均衡带手动以及内部功率限制PL的40%强制功率限制
60秒上电缓启动、单相三相通用，无相序、DIN导轨或螺丝安装

五.应用技术

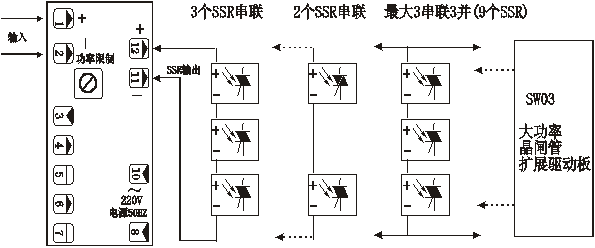

1)无手动时ZAC10以及固态SSR驱动的最简单的接线

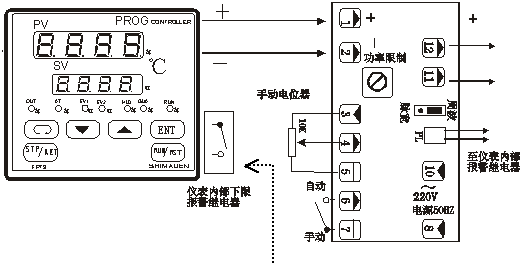

2) ZAC10的手动以及PL特殊的自动功率限制使用方法
PL为常开无电压接点输入，自动时,当PL闭合时,最大输出功率被固定在40%内，
内部辅助功率限制调定值失效。用途：功率限制及平衡起动：如负载设计不合理，硅碳棒大功率加热器的冷起动(仅能限制功率,不能限制电流)或避免多台设备同时投切造成动力不平衡。可通过①手动接入单刀开关限制40%.功率，然后分时撤消。②可设岛电仪表下限不同的报警点，实现分时起动。
3) 内部MS输出方式跳线选择
1）单台使用时，一般选用PWM占空比输出。2）在多台使用时采用周波CYC输出。
说明：改变输出工作方式，需重新上电才能确认。
六. 订货须知以及配件
输入P,型号ZAC10-P ; 输入4~20mA, 型号 ZAC10-I。注:以产品标牌上的输入标志P或I号区分。
说明书一份,手动电位器和刻度盘各一个。

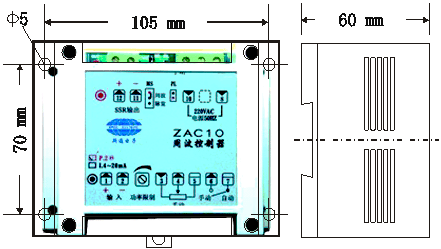

ZAC10选型及尺寸
光隔离输入P型:脉宽调制（占空比）脉冲，周期：2秒;高电平：4~15V；低电平：1.5V；
最大输入电流：<20mA 光隔离电压 〉2KV DC(一秒测试)
4~20mA输入I型:接受阻抗<250欧姆 适配接口：日本岛电P或I型PID调节器 或DCS输出接口。
