产品简介：

（点击小图查看大图）

KT10系列交流凸轮控制器产品详细说明：

KT10系列交流凸轮控制器（以下简称控制器），主要用于交流50HZ电压至380伏的电动机起动、调速、及换向之用，也适用于类似要求的其它电力驱动系统。

分类、型号及含义

2．1KT10系列控制器按额定发热电流分25A和60A两种
2．2型号及含义

技术数据

3．1控制器的基本参数见表1

型号	位置数		额定电流（安）	控制器额定功率（千瓦）380伏	操作力（N）	机构寿命（百万次）	每小时关合次数不高于
型号	左	右	额定电流（安）	控制器额定功率（千瓦）380伏	操作力（N）	机构寿命（百万次）	每小时关合次数不高于
KT10-60J/1	5	5	60	30	≯50	1．5
KT10-60J/2	5	5	60	①	≯50	1．5
KT10-60J/3	1	1	60	16	≯50	1．5
KT10-60J/5	5	5	60	2×11	≯50	1．5
KT10-25J/1	5	5	25	11	≯50	1．5
KT10-25J/2	5	5	25	①	≯50	1．5
KT10-25J/3	1	1	25	5	≯50	1．5
KT10-25J/5	5	5	25	2×5	≯50	1．5
KT10-60J/13F	5	5	60	30	≯50	1．5	600③
KT10-60J/14F	6	6	60	2×11	≯50	1．5
KT10-60J/15F	6	6	60	①	≯50	1．5
KT10-60J/24	4	4	60	16	≯50	1．5
KT10-25J/13F	5	5	25	11	≯50	1．5
KT10-25J/14F	6	6	25	2×5	≯50	1．5
KT10-25J/15F	6	6	25	①
KT10-25J/24	4	4	25	5	≯50	1．5

3．2控制器定子触头的接通与分断
3．2．1控制绕线式电机的控制器见表2

控制器触头种类	接通与分断参数			试验次数			试验间隔（S）	每次通电时间（ms）
控制器触头种类	I/Ie	U/Ue	COSФ±0.05	可逆转换(次)	通断(次)	接通(次)	试验间隔（S）	每次通电时间（ms）
定子触头	4	1.1	0.65	5	20	100	5~10	60~200

注(1)I:试验电流，(2)Ie:额定发热电流，（3）U：试验电压，（4）Ue：额定工作电压。
3．2．2控制鼠笼式电机的控制器见表3。

控制器	接通与分断参数			试验次数		振荡频率f±10%(KHX)	过振荡系数r±0.05	试验间隔(S)	每次通电时间(ms)
型号	I/Ie	U/Ue	COSФ±0.05	可逆转换(次)	接通次数(次)
	接通分断
KTJ10-25J/3	12	10	0.55	25	100	2000×10.2×Ue-0.8	1.1	5~10	6~200
KTJ10-60J/3			0.35

注(1)I:试验电流

(2)Ie:控制鼠笼式电机工作电压为380伏的KT10-25J/3控制器的额定工作电流为10A.控制鼠笼式电机工作电压为380伏时KT10-60J/3控制器的额定工作电流为25A.
(3)U：试验电压。（4）Ue：额定工作电压。
3．3控制器辅助触头的接通与分断能力见表4。

电流类别	触头额定发热电流	通断条件			试验次数(次)	间隔时间(S)	通电时间(S)
		电流（A）	电压（V）	COSФ±0.05
交流	5	8.8	1.1×380	0.2	50	5~10	0.06~0.2

3．4控制器定子电路触头的电寿命。
3．4．1控制绕线式电机的控制器见表5。

型号	通断条件			操作频率（次/小时）	通电时间（S）	寿命次数（万次）
	电流（A）	电压（V）	COSФ±0.05
KT10系列	2．5le	380	0．65	600	0．06~0.2	5

3.4.2控制鼠笼式电机的控制器见表6.

产品型号	通电条件			振荡频率f±10%(KHZ)	过振荡系数f±0.05	操作频率(次/小时)	通电时间(S)	寿命次数(万次)
	电流（A）	电压（V）	COSФ±0.05
KTJ10-25J/3	6le	380	0.55	2000×10.2×Ue-0.8	1.1	600	0.06-0.2	5
KTJ10-60J/3			0.35

注：（1）le：控制鼠笼式电机工作电压为380伏时KT10-25J/3控制器的额定工作电流为11A。
控制鼠笼式电机工作电压为380伏时KT10-60J/3控制器的额定工作电流为25A。
3．5辅助触头电寿命参数见表7

产品型号	额定发热电流（A）	接通条件			分断条件			寿命次数
产品型号	额定发热电流（A）	电流（A）	电压（V）	COSФ±0.05	电流（A）	电压（V）	COSФ±0.05	寿命次数
KT10	5	8	380	0．2	0．8	0．25	0．25	20万

3．6控制器的控制功率，可参照极限通断能力，电寿命参数选定。

外形及安装尺寸

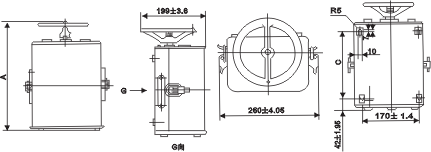

4．1 KT0-25J/1控制器外形及安装尺寸见图1。

图1KT10-25J/1控制器外形图

型号	KT10-25J/1	KT10-25J/2	KT10-25J/3	KT10-25J/5
A	KT10-25J/13F	KT10-25J/15F	KT10-25J/24	KT10-25J/14F
A	346±4.85	346±4.85	346±4.85	426±4.85
C	206±3.6	222±3.6	206±3.6	286±4.05

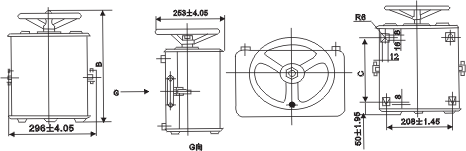

4.2KT10-60J/控制器外形及安装尺寸见图2.

图2 KT10-60J/控制器外形图

型号	KT10-60J/1	KT10-60J/2	KT10-60J/3	KT10-60J/5
B	KT10-60J/13F	KT10-60J/15F	KT10-60J/24	KT10-60J/14F
B	422±4.85	422±4.85	422±4.85	522±5.5
C	252±4.05	272±4.05	252±4.05	352±4.45

结构概述

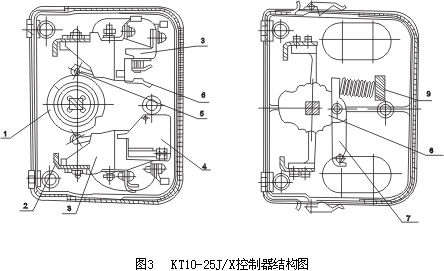

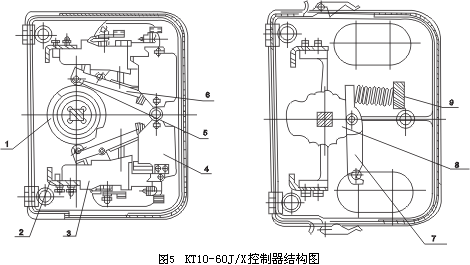

  控制器的结构见图3和图4
  在外壳内装有凸轮轴（1）、支柱（2）和固定在支柱上的接触系统（3）。接触系统做成转动式单断点，在动触头的杠杆（6）上带有滚子（5）；在定子回路接触系统上带有内衬陶土铁质灭弧罩；在部分转子电路接触系统上带有铁质灭弧罩（4）。控制器的定位是由定位棘轮（8），定位杠杆（7），定位弹簧（9）实现的。控制器制成保护式，具有钢板外壳，上下基座为铸铁制件。
  当凸轮轴转动时，接触系统按规定的程序关合和断开。

随产品供应的技术条件
a、装箱单；b、产品合格证；c、产品说明书

使用与维修
7．1控制器必须牢固地安装在墙壁或托架上。

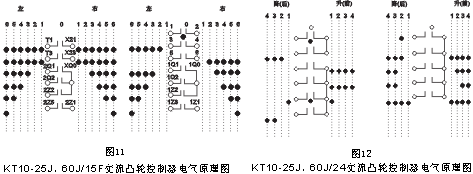

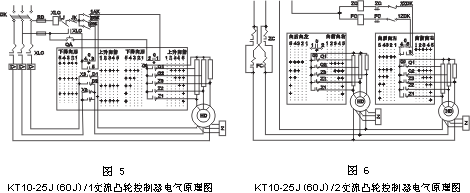

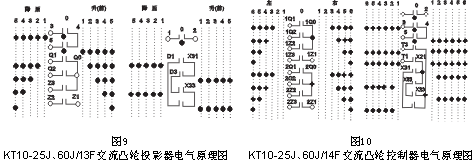

7．2在接线时必须按控制器的电气原理图接线，所有导线由基座下端两接线孔引出。
7．3在通电前，必须检查控制器、电动机、电阻器、保护屏、行程开关和制动电磁铁的连接是否正确，必须检查接地是否可靠，然后进行空载运转。若控制器转到第一档位时，电动机未开始转动，则应停止供电查明原因后，方可继续起动。电动机从开始运转到速度稳定以后，控制器方可转到下一个位置，当由一个位置过渡到另一个位置时，冲击电流不应超过继电器整定动作电流。如欲停止电动机，应将控制器转回到起始位置（归零）。
7．4控制器应定期检查，每周不应少于一次，并须遵守下列要求。
7．4．1在磨擦部位应保持有一薄层的润滑剂（可采用工业凡士林油）。
7．4．2触头的工作表面应无较大的熔斑，烧熔的部位可用细锉刀细致修理，但不允许使用砂纸修整。
7．4．3所有螺纹连接必须紧固，特别是触头和联结线部分，灭弧罩安装必须牢靠。
7．4．4清除控制器中的灰尘和泥土，可用压缩空气或干布擦抹。
7．4．5损坏了的零件应及时更换。

KT10系列交流凸轮控制器（示意图）
