853P系列三相混合式步进电机产品详细说明：

一、853P系列三相混合式步进电机

步距角精度……………………………………… 5%
温 升……………………………………80℃ Max
环境温度…………………………-20℃~+50℃
绝缘电阻………………………100MΩMin.500VC DC
绝缘强度………………………1000V AC 50Hz 1mA 1Minute
绝缘等级…………………………B

二、三相混合式步进电机技术数据：

电机型号	步距角	机身长	相电压	相电流	相电阻	相电感	保持转矩	引线数	重量
单轴	degree	L	VAC	A	Ω	mH	N.m	(NO.)	kg
853P67-1756A	1.2/0.6	67	325	1.75	4.25	12.3	2.26	3/6	1.65
853P97-2006A		97	325	2	5.4	23	4.52		2.7
853P97-5806A			40	5.8	0.9	3.2	4.52
853P97-5206A			40	5.2	1.1	6.8	4.52
853P127-2256A		127	325	2.25	9	41	6.78		3.8
853P127-5206A			40	5.2	2.75	13.7	6.78
*以上仅为代表产品，派生产品可根据客户要求制作

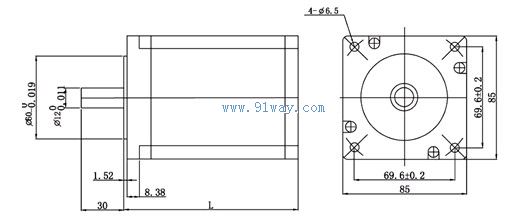

三、853P系列三相混合式步进电机外型图

四、接线图
