42STH系列混合式步进电机产品详细说明：

42STH系列混合式步进电机

步距角精度-------------------------------------±5%
温 升--------------------------------80℃ Max.
环境温度---------------------20℃~+50℃
绝缘电阻-------------------100MΩ Min.50V DC
绝缘强度---------------------1000V 50Hz 1mA 1Minute
绝缘等级 ………………………………B

二、技术数据

电机型号	步矩角  ( ° )	机身长  L(mm)	相电压  (V)	相电流  (A)	相电阻  ( Ω )	相电感  (mH)	静力矩  (kg.cm)	引线数  (NO.)	转动惯量  (g. c㎡)	定位力矩  (g.cm)	重量  (kg)
42STH33-0956A	1.8/0.9	33	4	0.95	4.2	4	1.58	4/6	35	200	0.22
42STH33-0606A			6	0.6	10	9.5	1.58
42STH33-0316A			12	0.31	38.5	33	1.58
42STH33-1334A			2.8	1.33	2.1	4.2	2.2
42STH38-1206A		38	4	1.2	3.3	3.4	2.59		54	220	0.28
42STH38-0806A			6	0.8	7.5	6.7	2.59
42STH38-0404A			12	0.4	30	30	2.59
42STH38-1684A			2.8	1.68	1.65	3.2	3.3
42STH47-1206A		47	4	1.2	3.2	4	3.17		68	250	0.35
42STH47-0806A			6	0.8	7.5	10	3.17
42STH47-0406A			12	0.4	30	38	3.17
42STH47-1684A			2.8	1.68	1.65	4.1	4.4
*以上仅为代表产品，派生产品可根据客户要求制作

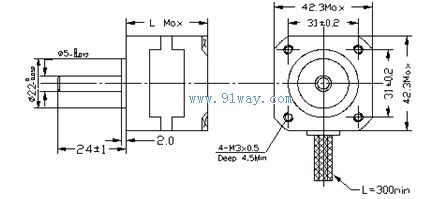

三、外形图

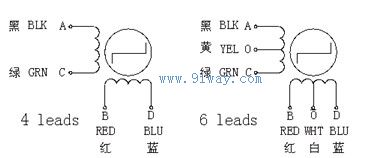

四、接线图
