产品名称: WSF轻型万向联轴器
型号规格: WSF轻型万向联轴器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 万向联轴器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
WSF轻型万向联轴器产品详细说明:

结构特点

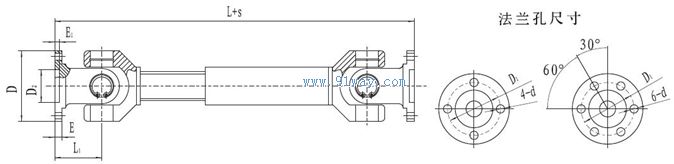

WSF轻型万向联轴器外形尺寸

WSF轻型万向联轴器基本参数及主要尺寸

型号
直径 D
公称扭矩 N.m
折角аmax
D1
D2 H7
n-d
E
E1
L1
S
L min
WSF60
60
250
250
45
20
4-Φ7
6
4
36
20
280
WSF80
80
450
250
65
35
4-Φ7
8
4
45
30
360
WSF90
90
630
250
75.5
42
6-Φ7
8
4
50
30
420
WSF100
100
880
250
84
50
6-Φ9
9
4
55
35
480
WSF110
110
1240
250
90
50
6-Φ9
9
4
60
35
480
WSF120
120
1750
250
101.5
70
8-Φ11
10
5
65
35
520
WSF140
140
2900
250
120
70
6-Φ11
10
5
70
40
570
WSF150
150
3700
250
130
80
6-Φ13
12
5
75
40
650
WSF160
160
4500
250
135
80
6-Φ13
13
5
80
50
650
WSF180
180
5500
250
155
90
6-Φ13
13
5
85
50
670

WSF轻型万向联轴器
