GW4-126D(W)户外交流高压隔离开关产品详细说明：

GW4-126型户外交流高压隔离开关（以下简称隔离开关）。适用于频率50Hz，额定电压为126kV的电力系统中，作为有电压无负荷时开合电路用。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现污闪问题。

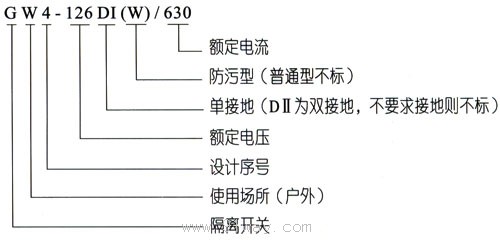

型号及其含义

使用环境条件：
　　+ 海　　拔：3000m以下；
　　+ 环境温度：上限40℃，下降-25℃；
　　+ 风速不超过35m/s；
　　+ 地震烈度不超过8度；
　　+ 覆冰厚度不大于10mm；
　　+ 耐污型产品适用于重污秽地区；
　　+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。

GW4-126D(W)户外交流高压隔离开关主要技术参数:

序号	项　　目		单位	技术参数		备　　注
1	额定电压		kV	126
2	额定电流		A	630	1250
3	额定峰值耐受电流		kA	50	80
4	4s短时耐受电流		kA	20	31.5
5	接线端额定静拉力		N	735
6	额定频率		Hz	50
7	1min工频耐受电压（有效值）		kV	极间*、极对地815		*适用于三极联动
				断口210
8	雷电冲击耐受电压（有效值）		kV	极间*、极对地450		*适用于三极联动
				断口520
9	产品单极重量（本体）		kg	≈240
10	配用机构			隔离开关：CS14手动机构 接地开关：CS14手动机构		由用户选定
11	接地形式			不接地、单接地或双接地
12	支柱绝缘子爬距		mm	普通型1870 耐污型3050		也可接受特殊定货
13	装配接地开关	短时耐受电流	kA	12.5(2s)	20(2s)
		峰值耐受电流	kA	31.5	50

主要结构说明
隔离开关为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成。产品分普通型与耐污型两种。其中耐污型可用于Ⅲ级污秽地区。
根据用户需要，产品所配装的接地刀组装于底座转动轴上。静触头装于主导电系统电杆上，接地开关与隔离开关之间设有机械联锁，能保证主分一地合，地分一主合的顺序动作（可根据需要配电动机构）。
　　隔离开关制成单极形式，能通过极间连接构成三极联动。本开关根据需要亦可单极使用。
　　隔离开关配用CS14手支机构时，不接地型配机构一台，单接地型配两台，双接地型配三台。

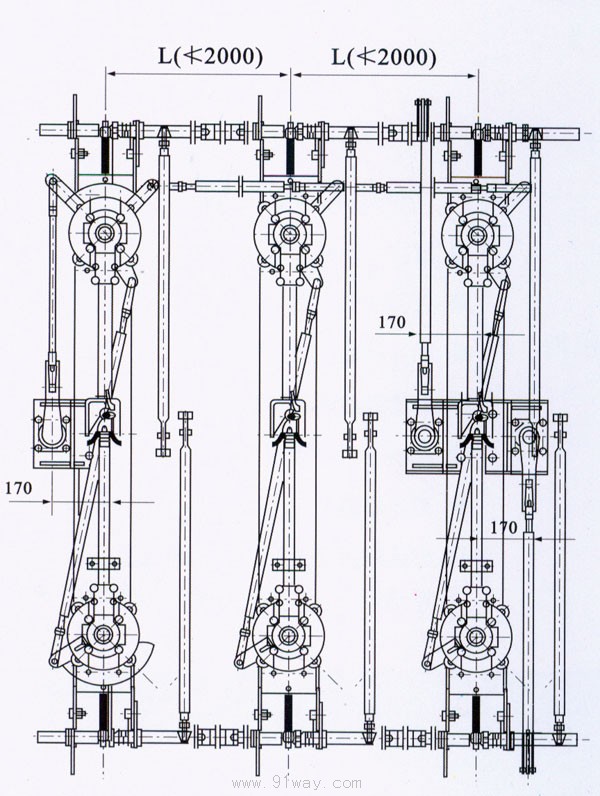

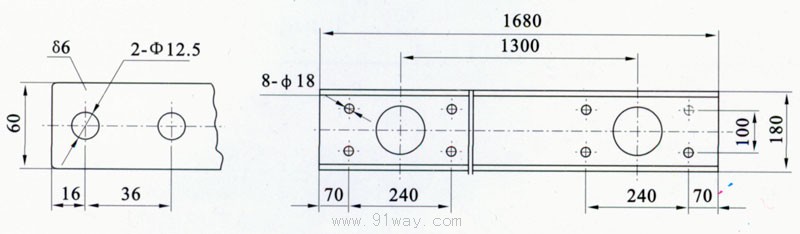

GW4-126D(W)户外交流高压隔离开关外形及安装尺寸（以下图片可点击放大）
