产品名称: |

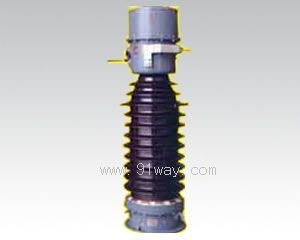

LCWD2P-110型高压电流互感器
|
|
型号规格: |
|
放大图片 |
|
产品类别: |
常规产品 -- 高压电器
-- 110KV电流互感器 |
|
参考价格: |
厂价直销 |
|
产品品牌: |
国产 |
|
产品产地: |
上海 |
|
可供数量: |
批量 |
|
供货周期: |
现货(或电询) |
|
|
|
|
产品简介: |
|
LCWD2P-110型高压电流互感器产品详细说明:
LCWD2P-110型电流互感器为瓷箱式油纸绝缘“8”字型结构。在环形铁芯上绕制二次线圈,三个二次绕组组合在一起后,包扎绝缘。然后穿过其窗口绕制一次线圈,一次线圈外也包扎绝缘。一次与二次线圈呈“8”字形。一次线圈绕制成相同的两组,通过储油柜上出线端的串、并联,可以得到两种电流比(串联时小电流,并联时为串联时的两倍一次电流)。一、二次线圈(器身)在瓷套内,并充满变压器油。器身固定在底座上,其二次出线由小瓷套密封引出,并固定在底座上供接线。一次线圈出线端也由小瓷套密封引出固定在储油柜外壁,串、并联接线方便。储油柜上装有波纹式金属膨胀器,也是密封的。当互感器的变压器油因温度变化而膨胀或收缩时,金属膨胀器的体积也膨胀或收缩,使互感器内部保持微正压。因而可以避免外界大气进入互感器而使互感器绝缘受潮。互感器为全密封结构,能防止潮气进入和隔绝变压器油与外界接触,延缓变压器油老化,从而延长互感器的寿命或检修期。
LCWD2P-110型高压电流互感器主要技术数据:
1、额定一次电流:2×50、2×75、2×100、2×150、2×200、2×300、2×400和2×600A之一。
2、额定二次电流:5A。
3、准确级组合:0.5/D/D级。
4、0.5级和D级的额定输出:50VA(cosФ=0.8滞后)。
5、D级10%倍数为15倍。
6.一秒热稳定电流Ith=0.065I1nKA(I1n为额定一次电流),最大为45KA。
7、动稳定电流Idyn=0.135I1nKA,最大为100KA。
8、绝缘水平。
8.1 一次绕组对二次绕组及地工频试验电压为250KV,时间持续1分钟。
8.2 二次绕组相互间及对地工频试验电压为2KV,时间持续1分钟。
8.3 1.5/40微秒全波冲击试验电压为425KV。
LCWD2P-110型高压电流互感器
