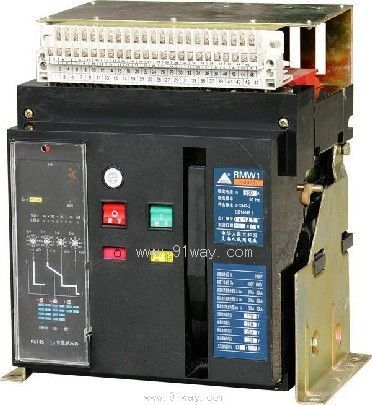

RMW1全系列智能型万能式断路器产品详细说明：

用途
RMW1智能型万能空气断路器是九十年代开发的产品，额定电压为交流50 Hz，690V，额定电流630~6300A，用于配电网络中用来分配电能和保护线路、电源及用电设备免受过载、欠电压、短路、接地故障的危害，具有较高精度的选择性保护，提高了供电可靠性。

特点
结构紧凑
通断能力高
无飞弧距离，较高安全性
智能型过电流脱扣保护
附有通信接口，可与计算机集群控制
电流表、电压表显示功能

标准
符合GB14048.2
IEC947-2

型式
安装方式： 固定式、 抽屉式
极数： 三极、四极
操作方式： 手动操作、电动机操作兼手动操作
脱扣器种类： 智能型脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器

正常工作条件
符合GB/T14048.1
IEC947-1

RMW1全系列智能型万能式断路器技术数据和性能：

框架		框I
型号		RMW-630	RMW1-800	RMW1-1000	RMW1-1250	RMW1-1600	RMW1-2000
壳架等级额定电流(Inm) A		2000
额定电流(In) A		630	800	1000	1250	1600	2000
额定工作电压(Ue) V		690	690	690	690	690	690
额定绝缘电压(Ui) V		1000	1000	1000	1000	1000	1000
极数(P)		3、4	3、4	3、4	3、4	3、4	3、4
额定极限短路分断能力(Icu) kA	400V	80	80	80	80	80	80
	690V	50	50	50	50	50	50
额定运行短路分断能力(Ics) kA	400V	65	65	65	65	65	65
	690V	50	50	50	50	50	50
额定短时耐受电流(Icw)1s kA	400V	50	50	50	50	50	50
	690V	40	40	40	40	40	40

框架		框II					框III
型号		RMW-2000	RMW1-2500	RMW1-2900	RMW1-3200	RMW1-4000/3	RMW1-4000/4	RMW1-5000	RMW1-6300
壳架等级额定电流(Inm) A		3200				4000	6300
额定电流(In) A		2000	2500	2900	3200	4000	4000	5000	6300
额定工作电压(Ue) V		690	690	690	690	690	690	690	690
额定绝缘电压(Ui) V		1000	1000	1000	1000	1000	1000	1000	1000
极数(P)		3、4	3、4	3、4	3、4	3	4	3、4	3、4
额定极限短路分断能力(Icu) kA	400V	100	100	100	100	100	120	120	120
	690V	65	65	65	65	65	85	85	85
额定运行短路分断能力(Ics) kA	400V	80	80	80	80	80	100	100	100
	690V	50	50	50	50	50	75	75	75
额定短时耐受电流(Icw)1s kA	400V	80	80	80	80	80	100	100	100
	690V	50	50	50	50	50	75	75	75

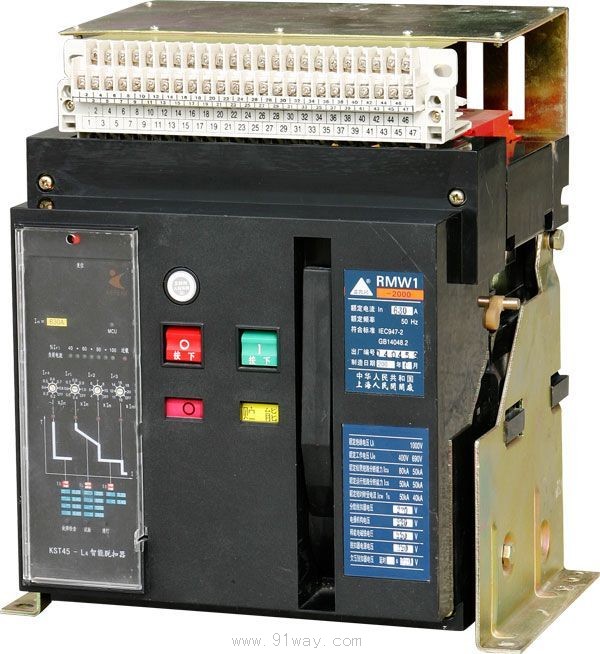

RMW1全系列智能型万能式断路器
