产品名称：

4-79(PP)系列离心通风机

型号规格：

4-79(PP)系列离心通风机

产品类别：

常规产品 -- 泵阀管件 -- 离心风机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

4-79(PP)系列离心通风机产品详细说明：

4-79系列离心通风机

4-79系列离心通风机可广泛用于输送空气和其它不自燃的、对人体无害的、无腐蚀性的气体，气体内不允许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

机号	转速	风量	全压	配用电机	功率
No	rpm	m³/h	Pa	Kw-p	KW
3A	2900	1970-3830	1196-726	Y90S-2	1.5
3A	1450	990-1910	304-177	Y802-4	0.75
3.5A	2900	3120-6070	1628-981	Y100L-2	3
3.5A	1450	1560-3040	412-245	Y90S-4	1.1
4A	2900	4670-9080	2138-1275	Y132S1-2	5.5
4A	1450	2330-4540	530-324	Y90S-4	1.1
4.5A	2900	6640-12920	2697-1618	Y160M1-2	11
4.5A	1450	3320-6450	677-402	Y90L-4	1.5
5A	2900	9100-17720	3334-2001	Y160M2-2	15
5A	1450	4560-8860	834-500	Y100L1-4	2.2
6A	1450	7890-15320	1196-706	Y132S-4	5.5
6A	960	5230-10100	530-314	Y100L-6	1.5

机号 No	电机	进风口					出风口
		D₁	D₂	D₃	连接螺栓		B₁	B₂	B₃	B₄	B₅	B₆	螺栓孔
					规格 M(d₁)*L₁	个数 N1							直径 d1	个数 n2	间距
															n₃*b₁	n₄*b₂
3A	Y90S-2	300	335	370	M8X18	8	234	261	284	325	352	375	7	14	3X87	4X88
	Y802-4
3.5A	Y100L-2	350	388	420	M6X15	16	273	300	323	379	404	429	7	14	3X100	4X101
	Y90S-4
4A	Y132S1-2	400	445	495	M6X15	16	312	344	372	433	465	493	7	18	4X86	5X93
	Y90S-4
4.5A	Y160M1-2	450	500	545	M8X18	16	351	380	413	487	515	547	8.5	18	4X95	5X103
	Y90L-4
5A	Y160M2-2	500&,lt;,,/P> ,	560	600	M8X18	16	390	432	470	542	585	622	8.5	20	4X108	6X97.5
	Y100L1-4
6A	Y132S-4	600	650	700	M8X18	16	468	510	548	650	690	730	10	22	5X102	6X115
	Y100L-6

机号	电机	外形及安装尺寸
		A1	A2	A3	A4	A5	B7	B8	E1	E2	E3	E4	E5	E6	H1	地脚螺栓 M(d₃)*L₂	L	风机重 Kg
3A	Y90S-2	173	117	225	100	140	130	180	542	234	308	59	333	615	90	M8X200	521	26
	Y802-4			219	100	125	130	165							80		506
3.5A	Y100L-2	197	142	271.5	140	160	176	205	632	273	359	02	388	715	100	M10X250	620	31
	Y90S-4			244.5	100	140	130	180					90		M8X200	560
4A	Y132S1-2	226	162	319	140	216	200	280	722	312	410	44	444	818	132	M10X250	740	62
	Y90S-4			265	100	140	130	180							90	M8X200	605
4.5A	Y160M1-2	254	181	391.5	210	254	270	330	810	351	461	87	499	914	160	M10X250	876	75
	Y90L-4			297	125	140	155	180							90	M8X200	669
5A	Y160M2-2	280	195	411	210	254	270	330	902	390	512	30	554	1016	160	M12X320	923	97
	Y100L1-4			331	140	160	176	205							100	M10X250	753
6A	Y132S-4	330	234	396	140	216	200	280	1082	468	614	16	665	1121	132	M10X250	632	160
	Y100L-6			370	140	160	176	205							100	M10X250	557

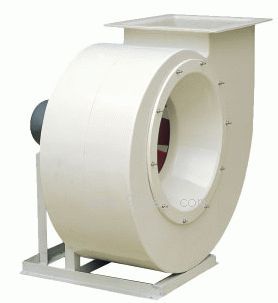

4-79(PP)系列离心通风机

4-79(PP)系列离心通风机（示意图）
