产品名称: |

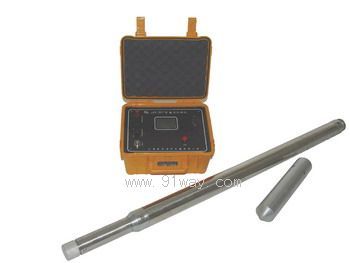

JJX-3A1数字测斜仪
|
|
型号规格: |
|
放大图片 |
|
产品类别: |
常规产品 -- 仪器仪表
-- 测斜仪 |
|
参考价格: |
厂价直销 |
|
产品品牌: |
昌吉 |
|
产品产地: |
上海 |
|
可供数量: |
批量 |
|
供货周期: |
现货(或电询) |
|
|
|
|
产品简介: |
|
JJX-3A1数字测斜仪产品详细说明:
一、用途
JJX-3A1数字测斜仪是最新研制的、数据人工记录的、新型的数字井斜测量仪器,是公司传统测斜仪器的升级换代产品,可用于垂直或定向井(孔)的顶角和方位角的测量,也可用于定向钻孔顶角、方位角的测量,是非磁性矿区工程、水文、油田、煤田、地质等领域孔径大于54㎜的井斜测量的优选仪器。
二、JJX-3A1数字测斜仪主要特点
1、采用高精度的重力加速度计和三维磁阻传感器组成仪器测量系统,灵敏度高、重复性好、体积小。
2、应用现代数字信号处理技术,准确计算顶角和方位角,使测量结果达到高精度的要求。
3、应用现代通信编码长线传输技术,实现长电缆数字信号可靠传输,提高仪器的抗干扰能力。
4、测斜探管取消了重锤摆动部件,使仪器抗震性能极大地提高;实际测点深度间隔及测点数可任意选择,提高了测量效率。
5、采用高亮度液晶显示器显示测量结果,方便野外作业和数据现场记录。
三、技术指标
1、测斜深度: ≤1200米。
2、测量范围与误差
顶角测量范围: 0~50°,测量误差:±0.2°,
方位角测量范围:0~360°,
顶角1~3°时: 测量误差:±5.0°。
顶角3~50°时,测量误差:±3.0°。
3、测量方式: 定点测量,测点深度间隔及测点数任意确定。
4、记录方式: 现场人工记录。
5、工作电源: AC 220V±10% ,50Hz。
6、地面控制单元工作环境:温度:-10℃~50℃,
相对湿度:≤85%。
7、测斜探管工作环境: 温度:0℃~55℃,
承压:≤15MPa。
8、外型尺寸与重量:
地面仪器:270×220×155 (mm);2.4 (kg),
测斜探管:Φ54×1345(mm) (mm);13.5 (kg)。
