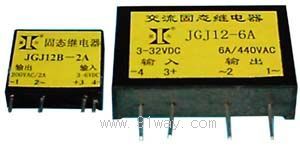

产品名称: JGJ12,JGJ12B直插立式单相交流固态继电器
型号规格: JGJ12,JGJ12B直插立式单相交流固态继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 固态继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JGJ12,JGJ12B直插立式单相交流固态继电器产品详细说明:
输入与输出回路之间光隔离。

控制信号与TTL逻辑接口。
双向可控硅输出,零电压开启,零电流关断。
大于2000V的隔离电压。
插件焊接结构,体积小,安装简便。

产品主要用于工业自动化中弱电与强电的隔离控制也可以作为各种大功率输出器件的推动级和小功率的用电器。如电动机、电磁阀、电源等无触点开关控制。

型 号 JGJ12 JGJ12B



控制电压 3∼32VDC   3∼9VDC  12∼32VDC
控制电流 6∼22m   A5∼26mA  6∼22mA
启动电流 ≥6mA
关闭电压 ≤1VDC
通断时间 ≤15mS



负载电压 24∼240VAC   24∼440VAC
最大负载电流 6A 1A  3A
通态压降 ≤1.5V
断态电压 ≥400V   ≥800V



隔离电压 ≥2000V
绝缘电阻 ≥100MΩ
工作温度 —25∼75 ℃
电源频率 50/60HZ
负载电流安全系数 阻性负载取2-3倍,感性负载取3-4倍
外形尺寸(代号) 43×27×12mm3(H-3) 24×22×8mm3(H-4)


外形尺寸.安装接线图:(单位:mm)

JGJ12,JGJ12B直插立式单相交流固态继电器安装尺寸1       JGJ12,JGJ12B直插立式单相交流固态继电器安装尺寸2    JGJ12,JGJ12B直插立式单相交流固态继电器接线图

JGJ12,JGJ12B直插立式单相交流固态继电器

JGJ12,JGJ12B直插立式单相交流固态继电器
