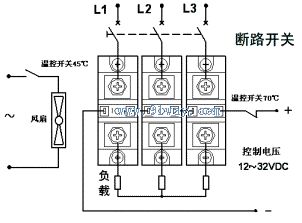

外形尺寸.安装接线图:(单位:mm)

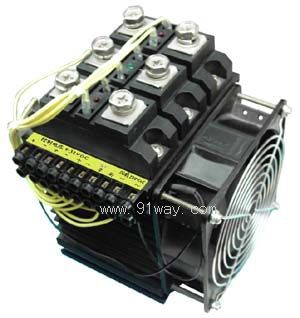

JGT39三相交流固态继电器组件应用时注意事项:
强制风冷散热：当散热器表面温度超过70℃后长期工作，容易造成继电器过热失控、击穿，漏电流加大等故障。为了加快散热速度，必须在柜体顶上再加装强力风扇。另外要合理考虑柜体空间余量，风道走向及进风口，出风口的大小问题，防止热量无法排出柜外。
45℃风机自启温控开关：当散热器表面温度超过45℃后，开关自动开启，轴流风机运转工作，反之自动关闭。（开关容量的选择，按风机功率而定）。
75℃温度保护开关：由于风机及控制风机回路出现故障或者设计选用不合理而造成散热器表面温度超过70℃达到接近继电器工作的极限温70℃~80℃时，温度保护开关将自动切断继电器输入控制回路和负载电流。

安装方式：
见图所示，将继电器和散热器接触面间应均匀涂抹一层导热硅脂（135×或加垫导热膜），采用M6×25mm螺丝、弹簧垫，两端均匀加力，将继电器紧固。套件在安装时，排风方向自下而上。电力导线截面积可按4—8A/mm2选择，接头部需用冷压端子。且一定要压紧以免松动后产生接触电阻后发热。高温高湿环境应用时，端子接合部应涂抹一层导电膏。避免电化学腐蚀。
