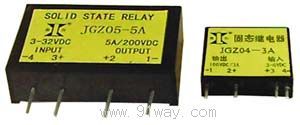

产品名称: JGZ04,JGZ05直插立式直流固态继电器
型号规格: JGZ04,JGZ05直插立式直流固态继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 固态继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JGZ04,JGZ05直插立式直流固态继电器产品详细说明:
型 号 JGZ04 JGZ05



控制电压 3~15 VDC    18~32 VDC 3-32VDC
控制电流 1.8~16 mA    7~18 mA 5~20 mA
工作指示  无  LED
通断时间 ≤0.5 mS




最大输出电压 100VDC    200VDC    400VDC
最大输出电流 1 A    2A    3 A 5 A
通态压降 ≤1.3V
断态电压 ≥ 100 V    ≥ 200 V    ≥ 400 V



隔离电压 ≥2000V
绝缘电压 ≥ 2000 V
绝缘电阻 ≥100MΩ
工作温度 —25∼75 ℃
电源频率 50/60HZ
负载电流安全系数 阻性负载取2.5-3倍,感性负载取3-5倍
外形尺寸(代号) 24×22×8mm3(H-4) 43×27×12mm3(H-3)


JGZ04,JGZ05直插立式直流固态继电器外形尺寸.安装接线图:(单位:mm)

JGZ04,JGZ05直插立式直流固态继电器安装尺寸1     JGZ04,JGZ05直插立式直流固态继电器安装尺寸2   JGZ04,JGZ05直插立式直流固态继电器接线图

JGZ04,JGZ05直插立式直流固态继电器

JGZ04,JGZ05直插立式直流固态继电器
