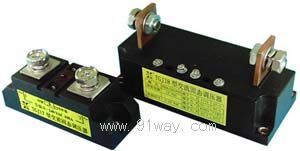

产品名称: | TGJ17,TGJ18单相交流固态调压器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 低压电器 -- 固态继电器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
型 号 | TGJ17( 原JGX9R ) | TGJ18( 原JGX9U ) | |
性 能 参 数 |
负载电压 | 0 - 240 VAC 0 - 440 VAC | |
最大负载电流 | 60~300 A 350~500A | ||
控制方式 | 外接可调电阻: 470~560KΩ/ 1W(220V电源) 1MΩ/ 1W(380V电源) |
控制信号:0 ~10 VDC 控制信号:4 ~ 20 mA | |
断态电压 | ≥ 400V ≥ 800V/tr> | ||
隔离电压 | 控制端与输出端非电隔离 | ≥1800 V | |
绝缘电压 | ≥ 2000 V | ||
绝缘电阻 | ≥100 MΩ | ||
工作频率 | 50~60 HZ | ||
环境温度 | -20~70℃ | ||
散热条件 | ≥20A配散热器,≥40A再加风扇强冷 | ||
负载电流安全系数 | 感性负载3~4倍 阻性负载2~3倍 | ||
外形尺寸.(代号) | 60~300A:94×34×32 mm3( M-2 ) 350~500A:120×52×32 mm3 ( M-3 ) |
外形尺寸.安装接线图:(单位:mm)
