产品简介:
(点击小图查看大图)
GTCM-U,GTCM-R固态调压触发模块产品详细说明:
GTCM-U,GTCM-R固态调压触发模块

GTCM-U GTCM-R
工作电源电压 14-18VDC推荐15VDC 14-18VDC推荐15VDC
工作电流 ≤40mA ≤40mA
可调信号 0-10VDC 10KΩ可调电阻
输出脉冲功率 ≤1W ≤1W
输出脉冲时间(宽度) ≤0.2ms ≤0.2ms
工作温度 ≥2000V ≥2000V
外 形 尺 寸 94×25×35 mm3 94×25×35 mm3

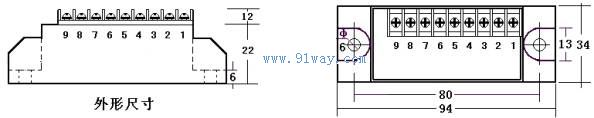

GTCM-U,GTCM-R固态调压触发模块外形尺寸.安装接线图:(单位:mm)

GTCM-U,GTCM-R固态调压触发模块接点图

GTCM-U,GTCM-R固态调压触发模块控制线路1  GTCM-U,GTCM-R固态调压触发模块控制线路2

GTCM-U,GTCM-R固态调压触发模块接线图1   GTCM-U,GTCM-R固态调压触发模块接线图2

注意事项:
由于触发模块本身发热小,不需按装在散热器上。
主电路中可控硅的阳极和阴极间一般需要加阻容吸收回路保护,其中电阻选择50—100Ω/5W,电容0.1—0.47uF/400VAC,或选用本厂生产专用过压保护吸收器。
主电路中选配可控硅、整流管的电流、电压参数值时,应比实际值大2-4倍。
主电路中的可控硅、整流管的散热冷却、安装等要求,可参照相关要求进行。
