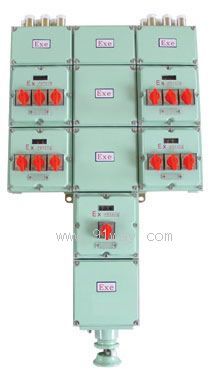

BXM(D)61系列复合型防爆照明(动力)配电箱(IIB)产品详细说明：

BXM(D)61系列复合型防爆照明(动力)配电箱(IIB)适用范围

1、同时出现或分别出现爆炸性气体环境（1区、2区)和 可燃性粉尘（20区、21区或22区）的危险场所。
2、场所中危险气体或蒸气：IIA、IIB
3、温度组别：T1～T6
4、户内、户外（防护等级IP65)

BXM(D)61系列复合型防爆照明(动力)配电箱(IIB)特点
1、外壳采用压铸铝合金铸造
2、表面喷塑
3、内装C65N (H)-C、C65N(H)-D、NC100H及类似小型断路器
4、C65N(H)-C优先适用于照明配电系统, C65N(H)-D优先适用于动力配电系统
5、具有过载保护功能
6、进出线腔，电器元件腔分别独立
7、输入：3P+N+PE 输出：3P+N+PE或1P+N+PE
8、可根据要求特制
9、可钢管或电缆布线，电缆布线须配电缆夹紧密封接头

主要技术参数 Specification

防爆型标志	防护等级	电 源	额定工作电压	额定工作电流
Exde II BT6/ DIP A20 TA T6	IP65	3P+N+PE,50-60Hz	AC220～230V/ AC380～400V	≤125A

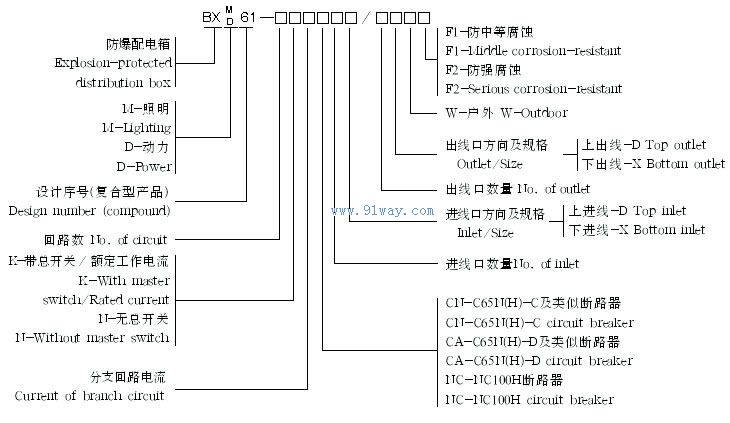

型号含义 Type designation



电气原理图 Electrical principle chart

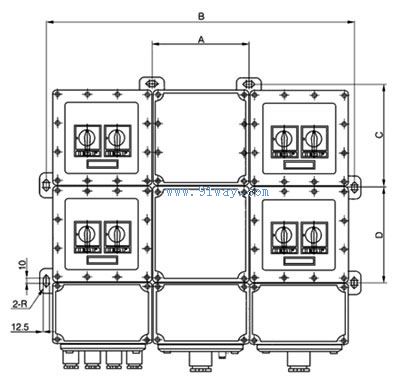

外形尺寸及示意图 Outline dimensions

配电箱型号	尺寸A	尺寸B	尺寸C	尺寸D	安装螺栓规格及数量
BX (D) 61-1N ( 2N 、1K ) / DD	0	261	0	0	2-M12
BX (D) 61-1N (2N、1K) / XX	0	261	0	0	2-M12
BX (D) 61-1N (2N、1K) /DX (XD)	0	261	0	232	4-M12
BX (D) 61-3N (4N、3K) / DD	0	493	166.5	246.5	4-M12
BX (D) 61-3N (4N、3K) / XX	0	493	246.5	166.5	4-M12
BX (D) 61-3N (4N、3K) / DX(XD)	0	493	0	232	4-M12
BX (D) 61-5N (6N、5K) / DD	232	725	166.5	0	4-M12
BX (D) 61-5N (6N、5K) /XX	232	725	246.5	0	4-M12
BX (D) 61-5N (6N、5K) / DX(XD)	232	725	166.5	232	6-M12
BX (D) 61-7N (8N、7K) / DD(XX)	232	725	166.5	232	6-M12
BX (D) 61-7N (8N、7K) / XD(DX)	232	725	246.5	232	6-M12
BX (D) 61-9N (10N、9K) / DD	232	725	166.5	232	6-M12
BX (D) 61-9N (10N、9K) / XX	232	725	232	166.5	6-M12
BX (D) 61-9N (10N、9K) / DX	232	725	246.5	464	6-M12
BX (D) 61-9N (10N、9K) / XD	232	725	166.5	464	6-M12
