产品名称：

BXM(D)-(P/Q)60复合型防爆照明(动力)配电箱(IIB)

型号规格：

放大图片

产品类别：

常规产品 -- 特种电器 -- 防爆配电箱

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

BXM(D)-(P/Q)60复合型防爆照明(动力)配电箱(IIB)产品详细说明：

BXM(D)-(P/Q)60复合型防爆照明(动力)配电箱(IIB)适用范围

1、同时出现或分别出现爆炸性气体（1区或2区）和可燃性粉尘(20区、21区或22区）的危险场所
2、场所中危险气体或蒸汽：IIA、IIB
3、温度组别：T1～T6
4、户内、户外（防护等级IP65)

产品特点
1、外壳采用铝合金压铸成形
2、适用各种照明、动力、磁力起动、箱成控制系统
3、接线腔、元器件腔分别独立
4、可根据需要灵活组合，型式多样
5、可选用钢管布线，电缆布线

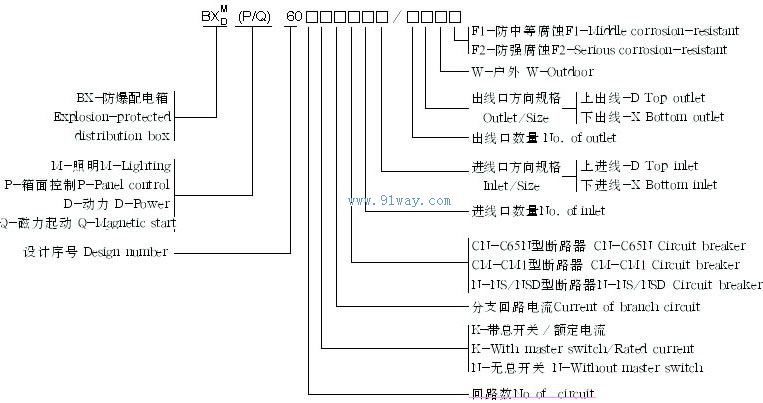

BXM(D)-(P/Q)60复合型防爆照明(动力)配电箱(IIB)型号含义 Type designation

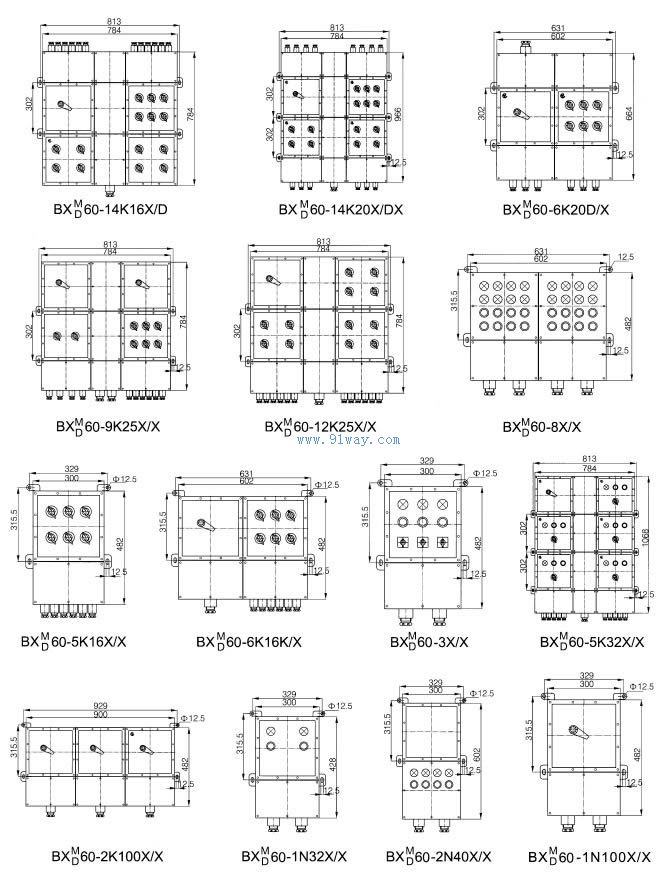

外形尺寸及示意图 Outline dimensions

主要技术参数 Specification

防爆型标志	防护等级	电源	额定工作电压	额定工作电流
Exde II BT6/ DIP A20 TA T6	IP65	3P+N+PE,50-60Hz	AC220～230V/ AC380～400V	≤160A

型号	防爆标志	额定工作电压(V)	主回路额定工作电流(A)	支路数	支路额定工作电流(A)	极数	进线口规格	出线口规格电缆外径
BX□60-1N	Exde II BT6/DIP A20 TA T6	380/400 220/230		1	1,2,6,10,16,25,32, 40,50,63,80,100,125	3P+N+PE	G20/F6～F12.5 G25/F8～F18.5 G32/F10.5～F20.5 G40/F14～F25 G50/F16～F36.5 G65/F22～F51.5	G20/F6～F12.5 G25/F8～F18.5 G32/F10.5～F20.5 G40/F14～F25
BX□60-2N				2
BX□60-4N				4
BX□60-6N				6
BX□60-8N				8
BX□60-10N				10
BX□60-12N				12
BX□60-14N				14
BX□60-16N				16
BX□60-1K			≤160	1
BX□60-2K				2
BX□60-4K				4
BX□60-6K				6
BX□60-8K				8
BX□60-10K				10
BX□60-12K				12
BX□60-14K				14
BX□60-16K				16

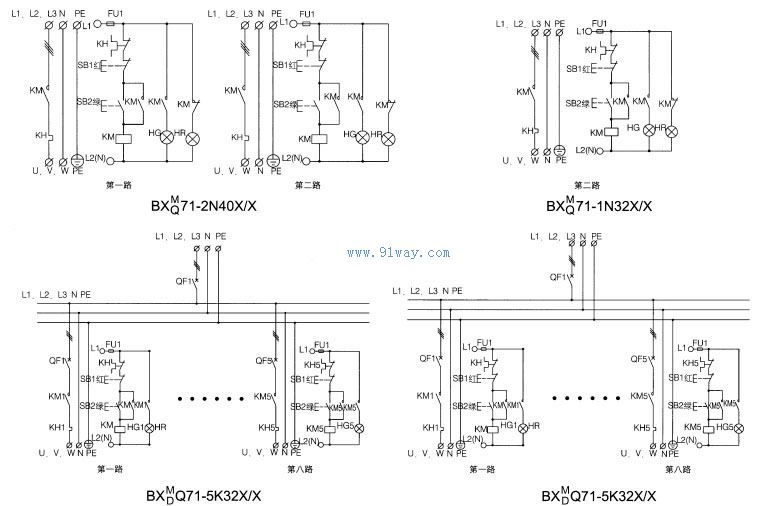

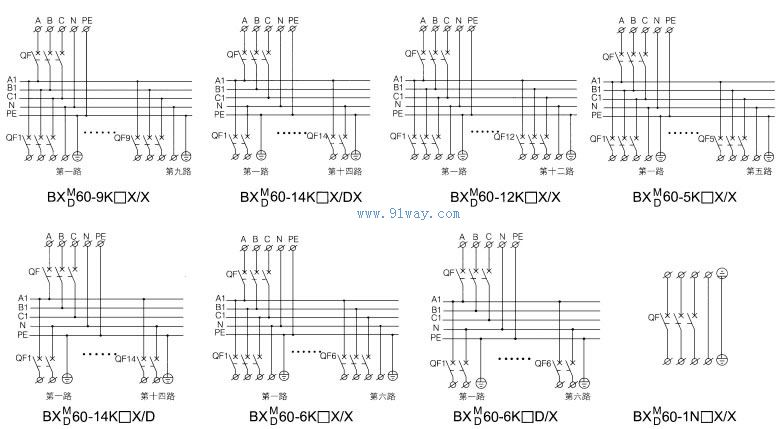

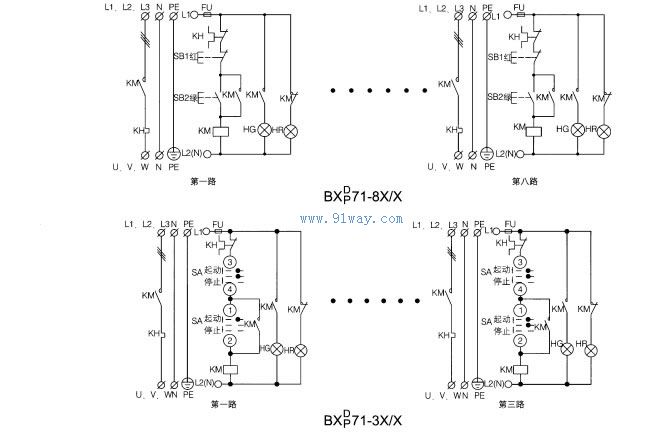

电气原理图 Electrical principle chart

BXM(D)-(P/Q)60复合型防爆照明(动力)配电箱(IIB)

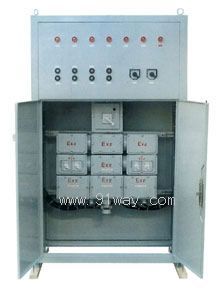

BXM(D)-(P/Q)60复合型防爆照明(动力)配电箱(IIB)（示意图）
