BXM(D)59系列隔爆型照明(动力)配电箱(IIB)产品详细说明：

适用范围
1、爆炸性气体环境：1区、2区
2、场所中危险气体或蒸气：IIA、IIB
3、温度组别：T1～T6
4、户内、户外（防护等级IP54, 可达IP65)

产品特点
1、铸铝合金外壳，表面喷塑
2、内可装C65N(H)-C、C65N(H)-D、NC100H及类似小型断路器
3、具有过载、短路保护功能
4、C65N(H)-C 优先适用于照明配电系统，C65N(H)-D优先适用于动力配电系统
5、进出线腔、电器元件腔分别独立
6、输入：3P+N+PE 输出：3P+N+PE或1P+N+PE
7、可根据用户要求特制
8、可钢管或电缆布线，电缆布线须配电缆夹紧密封接头

技术参数 Specification

型号	防爆标志	额定工作电压(V)	主回路额定工作电流(A)	支路数	支路额定工作电流(A)	使用类别	极数	进线口规格	出线口规格电缆外径
BBX□59-4N	Exde II BT6	380/400 220/230		4	1,3,6,10,16, 25,32,40,50, 63,80,100,125	AC1,AC3	3P+N+PE 3P+PE 1P+N+PE	G40 F16～F24.5	G20 F8～F12
BX□59-6N				6
BX□59-8N				8
BX□59-10N				10
BX□59-12N				12
BX□59-4K			≤80	4
BX□59-6K			≤125	6
BX□59-8K			≤125	8
BX□59-10K			≤125	10
BX□59-12K			≤125	12

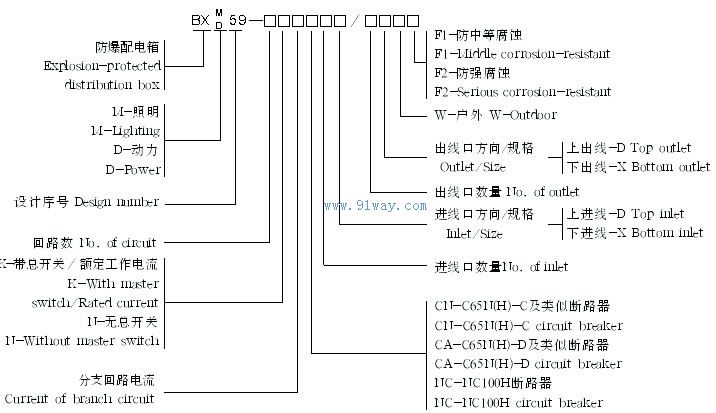

型号含义 Type designation

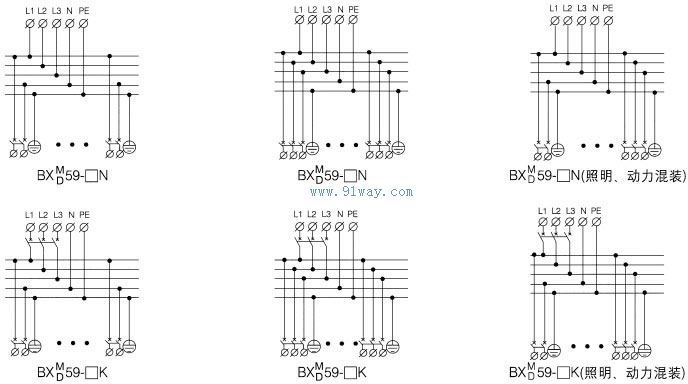

电气原理图 Electrical principle chart

BXM(D)59系列隔爆型照明(动力)配电箱(IIB)
