KTC正压防爆仪表配电盘柜箱(IIB、IIC)产品详细说明：

KTC正压防爆仪表配电盘柜箱(IIB、IIC)适用范围
1、爆炸性气体环境：1区、2区
2、场所中危险气体或蒸气：IIA、IIB、IIC
3、温度组别：T1～T4
4、环境温度：-20℃～+40℃
5、户内、户外)

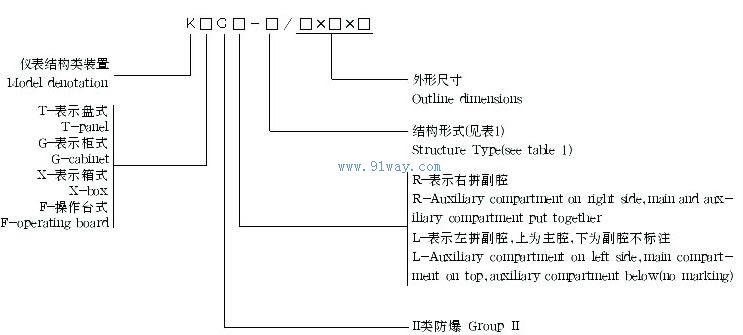

KTC正压防爆仪表配电盘柜箱(IIB、IIC)型号含义 Type designation

主要技术参数
1、防爆标志：Expdem II BT4 Expdem II CT6 2、防护等级IP54(可达IP56)
3、副（柜箱）内供电220VAC±10% , 50-60HZ, 10A
4、输入气源：0.4-0.8MPa,净化空气或氮气等保护气体
5、进气口为：G1/2 6、换气量为：10-20m3/h
7、换气时间：10-30min(由防爆检测单位确定，tp=5×V/Q, tp：换气时间，V:主腔内净容量，Q:保护气体的流量）
8、耗气量为：2-8m3/h (根据盘、柜的容积和面板操作元件的多少及其密封程度而定）
9、功能指标：
a)仪表、电器供电前，对盘、柜内剩余空气按启动按钮自动换气。换气结束自动维持正压值250Pa±100Pa,此时可向盘、柜内仪表、电器供电
b)盘、柜内工作正压值为250Pa±100Pa
c)内部正压值＜150Pa时，自动补气
d)内部正压值＜80Pa时，自动声光报警
e)内部正压值＜50Pa时，自动切断电源（2区危险场所使用时，需此功能请注明）

表1(Table 1)

结构形式	说明
221	后开门Door opened in rear
222	前开门Door opened in front
223	前、后开门Door opened in front and rear
121	左、后开门Door opened in left and rear
211	右、后开门Door opened in right and rear
122	左、前开门Door opened in left and front
212	右、前开门Door opened in right and front

外形尺寸及示意图 Outline dimensions

H	B	D	观察窗尺寸
1800 2000 2200 (2300)	600 800 (900) 1000 1200	600 800 (900) 1000	b=B-200 h:按要求配制

H	B	D	观察窗尺寸
1300	600 660 800 1000	1300	700

H	B	D	观察窗尺寸
1800 2000 2200 (2300)	600 800 (900) 1000 1200	600 800 (900) 1000	b=B-200 h:按要求配制

KTC正压防爆仪表配电盘柜箱(IIB、IIC)
