产品名称：

YBSF系列防爆型三相异步电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 防爆电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YBSF系列防爆型三相异步电动机产品详细说明：

YBSF系列隔爆型三相异步电动机概述
本系列电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准，其对应关系与德国DIN42673 标准相同，有利于出口设备的配套和引进设备的备品备件。

本系列电动机防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1 部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2 部分：隔爆型“d”》的规定，也附合IEC79-1，BS4683 和EN50018 的规定，制成隔爆型。防爆标志为ExdⅠ、ExdⅡAT4、ExdⅡBT4，适用于有爆炸性气体混合物存在的场所。
ExdI 适用于甲烷或煤尘的爆炸性混合物存在的煤矿井下非采掘工作面环境。
ExdⅡAT4 适用于工厂用Ⅱ类A 级，温度组别为T1、T2、T3 和T4 组爆炸性气体混合物存在的环境。
ExdⅡBT4 适用于工厂用Ⅱ类B 级，温度组别为T1、T2、T3 和T4 组的爆炸性气体混合物存在的环境。
在YB2 基本系列电动机基础上，也可制成YB2-W 户外型、YB2-TH 户内湿热带型、YB2-WTH户外湿热带型、YB2-TA 户内干热带型、YB2-WTA 户外干热带型、YB2-T 户内热带型、YB2-WT户外热带型及YB2-WF1 户外中等防腐蚀型等气候环境条件。
电动机型号代表的意义:
Y B 2 - 355 M 1 - 4 W
异步电动机特殊环境代号
隔爆型电动机极数
第二次改型设计铁心长度代号
机座中心高(mm) 机座长度代号

YBSF系列隔爆型三相异步电动机结构说明
2.1 电动机的隔爆结构具有ExdⅠ、ExdⅡAT4、ExdⅡBT4。
2.2 电动机主体外壳防护等级为IP55。
2.3 电动机的冷却方式为IC410、IC411。
2.4 电动机绝缘等级为F 级，定子绕组温升裕度大、寿命长。
2.5 电动机有一个圆柱形轴伸，借联轴器或正齿轮传动。
2.6 电动机定子绕组采用高强度聚酯漆包圆铜线，并经VPI 真空加压浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
2.7 电动机转子采用铸铝结构，转子经动平衡核验，电动机运转平稳、振动小、噪声低。
2.8 电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电动机损耗低、效率高。
2.9 电动机轴承选用电动机专用低振动、低噪声轴承，机座号132 及以下采用双面密封轴承，在轴伸端装有波形弹簧垫圈，以适度压力靠轴承，有效抑制电动机运转时产生的振动和噪声，机座号160 及以上采用内、外盖结构，并在轴承部位采用挡圈轴向固定，有效地防止电动机转子的轴向窜动。
为使电动机安全可靠运行，机座号160 及以上电动机轴承结构设置有注排油装置，机座号250 及以上电动机，预留轴承温度监测传感元件位置。
2.10 电动机风扇、风罩：机座号280 及以下电动机采用防静电塑料风扇，其转动惯量小、损耗低，机座号315 及以上采用铸铝或钢板焊接风扇，重量轻、强度高，全系列风扇与轴采用键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到最大的通风面积，使风路通畅。

YBSF系列隔爆型三相异步电动机技术参数

型号	额定功率		电流 (安培)			转速 (转／分)		效率 (％)		功率因数		最大转矩		堵转转矩		堵转电流	噪声限值		振动限值 (毫米／秒)		重量 (千克)
	千瓦	马力		额定转矩	额定转矩		额定电流
YB2—250M—4	55	75		102.7	1480		93.0		O.87		2.4		2.2		7.2			83	3.5	487
YB2—280S—4	75	100		139.6	1480		93.8		O.87		2.4		2.2		7.2			86	3.5	632
YB2—280M—4	90	125		166.9	1480		94.2		0.87		2.4		2.2		7.2			86	3.5	737
YB2—711—6	O.18	O.25		O.64	850		62.0		O.66		2.1		1.9		4.O			52	1.8	17.0
YB2—712—6	O.25	O.33		0.83	850		63.O		0.68		2.1		1.9		4.O			52	1.8	17.5
YB2—801—6	0.37	O.50		1.3	940		63.O		O.70		2.1		1.9		4.0			54	1.8	22.5
YB2—802—6	0.55	O.75		1.7	940		66.0		O.72		2.1		1.9		4.0			54	1.8	23
YB2—90S—6	O.75	1.O		2.3	91O		69.0		0.72		2.1		2.1		4.0			57	1.8	35
YB2—90L—6	1.1	1.5		3.1	91O		73.O		0.73		2.1		2.1		5.0			57	1.8	37
YB2—100L—6	1.5	2.0		3.9	940		76.O		O.76		2.1		2.1		5.O			61	1.8	45
YB2—112M—6	2.2	3.0		5.6	940		79.O		O.76		2.1		2.1		5.0			65	1.8	57
YB2—132S—6	3	4.0		7.3	960		81.O		O.77		2.4		2.1		6.O			69	1.8	88
YB2-132M1—6	4	5.5		9.4	960		83.0		O.78		2.4		2.1		6.O			69	1.8	98
YB2—132M2—6	5.5	7.5		12.6	960		85.0		O.78		2.4		2.1		6.5			69	1.8	109
YB2—160M—6	7.5	10		16.8	970		86.0		O.79		2.4		2.1		6.5			73	2.8	144
YB2—160L—6	11	15		24.3	970		87.5		0.79		2.4		2.1		6.5			73	2.8	172
YB2—180L—6	15	20		31.6	970		89.0		0.81		2.1		2.1		7.0			73	2.8	214
YB2—200L1—6	18.5	25		37.6	970		90.O		O.83		2.4		2.2		7.0			76	2.8	250
YB2—200L2—6	22	30		44.7	970		90.0		O.83		2.4		2.2		7.O			76	2.8	280
YB2—225M—6	30	40		57.6	980		92.0		O.86		2.4		2.1		7.O			76	2.8	332
YB2—250M—6	37	50		69.8	980		92.0		O.86		2.4		2.1		7.0			78	3.5	468
YB2—280S—6	45	60		85.9	980		92.5		O.86		2.4		2.1		7.0			80	3.5	606
YB2—280M—6	55	75		104.7	980		92.8		O.86		2.3		2.1		7.O			80	3.5	665
YB2—801—8	0.18	0.25		0.8	645		52.0		O.61		1.9		1.8		3.3			52	1.8	20.5
YB2—802—8	0.25	O.33		1.1	645		55.0		O.61		1.9		1.8		3.3			52	1.8	21
YB2—90S—8	0.37	O.50		1.4	670		63.O		O.62		2.O		1.8		4.O			56	1.8	35
YB2—90L—8	O.55	O.75		2.1	670		64.O		O.63		2.0		1.8		4.0			56	1.8	37
YB2—100L1—8	O.75	1.O		2.4	680		71.O		O.68		2.0		1.8		4.O			59	1.8	41
YB2—100L2—8	1.1	1.5		3.3	680		73.0		O.69		2.O		1.8		4.0			59	1.8	43
YB2—112M—8	1.5	2.O		4.4	690		75.0		0.69		2.O		1.8		4.O			61	1.8	52
YB2—132S—8	2.2	3.O		5.6	710		79.0		0.73		2.2		1.8		5.5			64	1.8	88
YB2—132M—8	3	4.O		7.6	710		81.O		0.73		2.2		1.8		5.5			64	1.8	104
YB2—160M1—8	4	5.5		10.3	720		81.O		0.73		2.2		1.9		6.O			68	2.8	143
YB2—160M2—8	5.5	7.5		13.4	720		83.0		0.75		2.2		1.9		6.0			68	2.8	144
YB2—160L—8	7.5	1O		17.5	720		85.0		O.76		2.2		1.9		6.0			68	2.8	172
YB2—180L—8	11	15		25.3	730		87.0		0.76		2.2		1.9		6.O			70	2.8	214
YB2—203L—8	15	20		33.7	730		89.O		O.76		2.2		2.O		6.5			73	2.8	280
YB2—225S—8	18.5	25		40	730		90.0		0.78		2.2		2.O		6.5			73	2.8	306
YB2—225M—8	22	30		47.4	730		90.5		0.78		2.2		2.0		6.5			73	2.8	332
YB2—250M—8	30	40		63.4	730		91.O		0.79		2.O		1.9		6.5			75	3.5	465
YB2—280S—8	37	50		77.8	740		91.5		O.79		2.O		1.8		6.O			76	3.5	590
YB2—280M—8	45	60		94.1	740		92.O		O.79		2.0		1.8		6.O			76	3.5	62

YBSF系列防爆型三相异步电动机

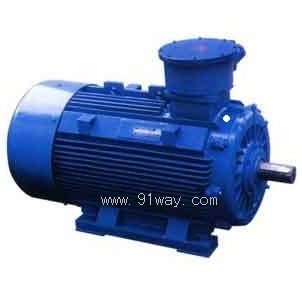

YBSF系列防爆型三相异步电动机（示意图）
