CJ11A-G系列免维护型电动机操作机构概述
目前，国内高压隔离开关所配用的机构普遍存在着不可避免的缺陷，例如∶传动部分为敞开式结构、需要定期加油润滑或维护保养，环境适应能力差、防护等级低、运转时噪音大、使用寿命短等等。为解决这些问题，我厂组织科研力量进行攻关，研制出CJ11A-G系列免维护型电动机操作机构，该机构的机械减速部分采用为免维护全封闭式结构来替代传统的敞开式结构，其免维护、高的可靠性及互换通用性强的特点使它成为替代传统机构的首选产品。

2、使用环境条件
2.1与所配的高压隔离开关和接地开关相同。
2.2 电源电压变化范围为额定电压的85%~110%。
3、 结构与性能特点
3.1 CJ11A-G系列免维护型电动机操作机构（以下简称CJ11A-G 型机构），由交流电机驱动，通过全封闭的齿轮及蜗轮蜗杆减速部分，供操作高压隔离开关和接地开关之用，可进行远方控制，也可以就地用电动控制或利用手柄进行手力操作。箱内装设手动与电动联锁装置，以实现手动操作与电动操作之间的电气联锁。
3.2 CJ11A-G 型机构的核心部件（齿轮及蜗轮蜗杆减速部分）密封在优质铝合金箱体内成为一个整体，不受外界环境的影响，机构运转时传动平稳、无声音、不需加任何润滑油脂、完全实现了免维护。由于箱体及电动机外壳均采用优质铝合金材料，机构重量轻、散热性能好、耐腐蚀性能优良。
3.3 为适应各种安装场合和安装方式的要求以及用户更换老机构的需要，CJ11A-G 型机构考虑了不同的安装方式和旋转角度以及不同中心高的要求，几乎可配套各个系列的高压隔离开关。操作机构附装各种安装板附件后，安装尺寸即与老型号机构(如 CJ2、CJ5、CJ6等)尺寸完全相同，替代老机构时，无需任何调整。

4、 技术参数
4.1 输出力矩∶200N.m~1000N.m
4.2 输出转角∶180°或90°
4.3 分闸一次时间∶6±1.5 s或9±2s
4.4 合闸一次时间∶6±1.5 s或9±2s
4.5 电动机功率∶200W~ 7 50W
4.6 电动机转速∶1400r/min
4.7 电动机额定电压∶AC380V
4.8 控制回路电压∶AC380V或AC220V
5、机构分类

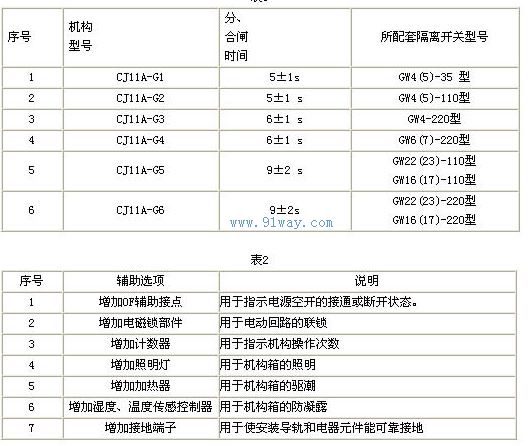

根据所配不同型号高压隔离开关产品的需要，按照电机功率、分合闸时间等参数的不同，分为不同类别的机构（见表1），另外还设置了几种辅助功能（见表2），用户可以根据自已的需要进行选择（需要在合同或技术协议中注明）。

工作原理与结构
CJ11A型机构由电动机驱动，通过齿轮、蜗杆蜗轮减速后将转矩传至输出轴，安装时通过钢管联接隔离开关进行分合闸。主要由电动机、机械减速传动系统、电气控制系统和箱体组成。
电动机为三相交流异步电动机，电气控制系统包括自动开关、远方/停止/当地切换开关、手动电动联锁装置、分合闸按钮、接触器、行程开关等。
箱体由钢板或不锈钢板制成，起支撑及保护作用，为便于安装和检修，在正面和侧面各开一门。
6.1 CJ11A型机构操作程序如下∶
6.1.1 电动操作
将当地远动开关拔至当地位，闭合电源开关使电源接通。分闸时按分闸按钮，分闸接触器控制线圈接通，使电动机线路接通，电动机驱动减速装置，带动与主轴相连的隔离开关和接地开关实现分闸。当主轴接近分闸终点位置时，限位开关动作切断分闸接触器控制线圈的电源，分闸接触器复位，电动机电源切断，机械限位装置使机构限制在分闸准确位置。
合闸时按合闸按钮，电动机驱动减速装置带动与主轴相连的隔离开关和接地开关实现合闸，其动作原理与分闸相同。
在分合闸过程中，需要中途停止时或有异常情况时，可按停止按钮切断控制电源。机构主轴下部装有8对接点(4常开、4常闭)的辅助开关，供联锁及信号指示用。
本机构适用于远动系统装置，实现远动，也可以在电动机构前当地操作，为此设有远方/停止/当地开关。当机构调整或检修时拔到当地位置，可在机构前操作(此时远动电路已切断)，拔至远动位置时，机构分合按钮不起作用，只可远动。
装有加热器的机构，当需要提高箱内温度，以驱散箱内潮湿空气，防止电器元件受潮，可闭合加热器开关，将加热器投入工作。工作完毕后打开加热器开关。
6.1.2人力操作分合闸
将侧门打开,此时侧门上的行程开关切断控制回路的电源,电动操作不起作用,将手柄插入蜗杆轴上即可进行分合操作。
7、 安装与调整
7.1安装前的准备
7.1.2拆箱后检查机构外观是否完整，铭牌数据与订货是否相符。
7.1.3将机构内外清理干净后，用手柄手分合几次，检查机构动作是否正常。
7.2 将机构装在基架上，安装螺栓暂不拧紧，用铅锤找正中心，使机构输出轴
与隔离开关轴同心，再紧固安装螺栓。
7.3将机构和隔离开关联接按隔离开关说明书进行。
7.4在通电操作前应使机构处于分、合闸中间位置，热继电器整定电流为1.6A
，然后接通电源，掀分或合按钮，观察主轴旋转方向是否正确，若方向相反，应立即切断电源，改换电机接线。后旋向正确后连续电动操作分、合数次，二次回路电气联锁信号正确无误，导电接触可靠相关联接部分无松动，机械传动部分平稳无异常，至此调整工作结束。
8、使用和检修
8.1 产品在正常运行情况下，根据实际情况应定期检修一次。具体如下∶
8.1.2用手柄操作，检查各传动剖分是否灵活，辅助开关是否正常切换。
8.1.3所有紧固件有无松动，零配件有无损坏。
8.1.4二次回路导线、电器元件有无损坏、接触是否良好。
检查完毕后，确定机构各部分均正常。在转动摩擦部分涂润滑脂，电动数次无异常后即可投入正常运行。
9、包装运输和保存
包装方式为木箱，机构本体、随机附件、文件(产品合格证、使用说明书)均包装在一个木箱内。产品到达目的地后若不立即安装，须放在防雨、干燥、通风场所，若长期存放应定期检查。
10、成套供应
CJ11A型电动机操作机构 1台；操作手柄 1只；开箱钥匙 1只；联接器及销各1件。
11、订货须知
订货时应说明∶机构型号、电动机电压及控制电压、辅助极点数目等。
