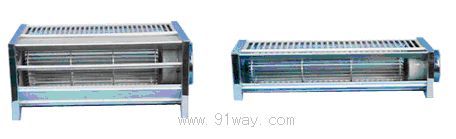

产品名称: FFD系列干式变压器用低噪声幅流风机
型号规格: FFD系列干式变压器用低噪声幅流风机
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 专用风机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FFD系列干式变压器用低噪声幅流风机产品详细说明:

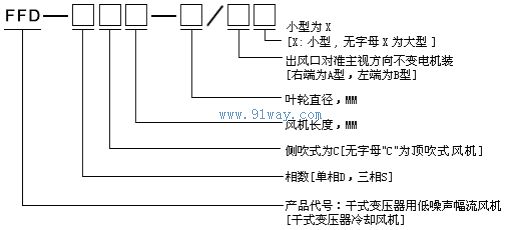

产品型号及含义:

FFD系列干式变压器用低噪声幅流风机型号说明

示例:
例1,FFDD490-120/A,表示顶吹式低噪声幅流风机[干式变压器冷却风机]额定电压为单相交流220V,风机总长度490MM,叶轮直径120MM,电机装右端为A型。
例2,FFDSC470-110/B,表示侧吹式低噪声幅流风机[干式变压器冷却风机]额定电压为三相交流400V,风机总长度470MM,叶轮直径110MM,电机装左端为B型。

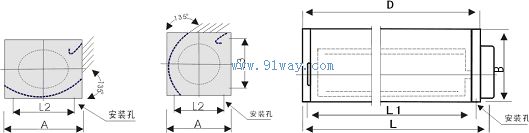

外形安装尺寸:

FFD系列干式变压器用低噪声幅流风机安装尺寸

型号规格 相数S 电压V 电流A 转速
R/MIN
频率
HZ
功率
W
风量
M3/H
噪音
DB (A)
配用于
变压器
容量KVA
每台
配用台数
风机
重量KG
FFDD 450-80 单/三 220V/400V 0.35/0.20 1400 50 60 450 ≤51 50-100 4 4.5
FFDD 600-80 单/三 220V/400V 0.48/0.20 1400 50 60 650 ≤52 100-630 4 5.0
FFDD 700-80 单/三 220V/400V 0.54/0.23 1400 50 70 800 ≤54 400-800 4 5.3
FFDD 800-80 单/三 220V/400V 0.60/0.26 1400 50 80 950 ≤54 500-800 4 5.6
FFDD 880-80 单/三 220V/400V 0.60/0.26 1400 50 85 1000 ≤54 630-1000 4 5.8
FFDD 410-90 单/三 220V/400V 0.36/0.20 1400 50 40 600 ≤50 50-100 4 4.1
FFDD 560-90 单/三 220V/400V 0.36/0.20 1400 50 40 660 ≤50 100-200 4 4.2
FFDD 760-90 单/三 220V/400V 0.40/0.20 1400 50 50 1050 ≤52 630-800 4 5.8
FFDD 850-90 单/三 220V/400V 0.40/0.20 1400 50 50 1150 ≤52 30-50 2 6.0
FFDD 365-110 单/三 220V/400V 0.36/0.20 1400 50 40 470 ≤50 250-500 6 4.8
FFDD 470-110 单/三 220V/400V 0.40/0.20 1400 50 50 570 ≤50 630-800 4 5.3
FFDD 560-110 单/三 220V/400V 0.40/0.20 1400 50 50 720 ≤52 315-630 4 4.9
FFDD 590-110 单/三 220V/400V 0.48/0.20 1400 50 55 770 ≤52 400-630 4 5.9
FFDD 760-110 单/三 220V/400V 0.48/0.20 1400 50 55 1150 ≤58 800-1000 4 6.3
FFDD 840-110 单/三 220V/400V 0.50/0.22 1400 50 65 1350 ≤58 1250-1600 4 7.1
FFDD 1040-110 单/三 220V/400V 0.60/0.25 1400 50 65 1550 ≤58 1600-2500 6 8.2
FFDD 490-120 单/三 220V/400V 0.50/0.24 1400 50 80 750 ≤54 1000-1600 6 6.1
FFDD 590-120 单/三 220V/400V 0.55/0.24 1400 50 90 920 ≤54 2000-2500 6 6.5
FFDD 690-120 单/三 220V/400V 0.60/0.26 1400 50 105 1100 ≤56 2500-3150 4 6.9
FFDD 770-120 单/三 220V/400V 0.60/0.26 1400 50 130 1250 ≤56 800-1000 4 7.2
FFDD 860-120 单/三 220V/400V 0.80/0.31 1400 50 150 1400 ≤56 1000-1600 6 7.8
FFDD 365-155 单/三 220V/400V 0.48/0.22 1400 50 65 950 ≤57 630-800 6 6.6
FFDD 470-155 单/三 220V/400V 0.60/0.24 1400 50 80 1050 ≤57 800-1600 6 7.6
FFDD 590-155 单/三 220V/400V 0.60/0.28 1400 50 90 1250 ≤58 1600-2500 6 8.3
FFDD 725-220 400V 1.6 1400 50 370 2500 ≤60 3150-5000 6 17
FFDD 840-220 400V 1.6 1400 50 370 4200 ≤63 6300-10000 6 20
FFDD 950-220 400V 1.6 1400 50 370 5000 ≤63 10000-16000 6 23
FFDD 1200-220 400V 1.6 1400 50 370 5500 ≤65 16000-20000 6 25


4.2顶吹式风机外形及安装尺寸图

型号规格 A A1 B B1 L L1 L2 安装孔
FFDD 450-80 130 100 152 / 450 373 350 4-Φ7×9
FFDD 600-80 130 100 152 / 600 523 500 4-Φ7×9
FFDD 700-80 130 100 152 / 700 623 600 4-Φ7×9
FFDD 800-80 130 100 152 / 800 723 700 4-Φ7×9
FFDD 880-80 130 100 152 / 880 803 780 4-Φ7×9
FFDD 410-90 130 100 152 120 410 370 350 8-Φ7×11
FFDD 560-90 130 100 152 120 560 520 500 8-Φ7×11
FFDD 760-90 130 100 152 120 760 720 700 8-Φ7×11
FFDD 850-90 130 100 152 120 850 810 790 8-Φ7×11
FFDD 365-110 145 120 152 120 365 325 305 8-Φ7×11
FFDD 470-110 145 120 152 120 470 430 410 8-Φ7×11
FFDD 560-110 145 120 152 120 560 520 500 8-Φ7×11
FFDD 590-110 145 120 152 120 590 550 530 8-Φ7×11
FFDD 760-110 145 120 152 120 760 720 700 8-Φ7×11
FFDD 840-110 145 120 152 120 840 800 780 8-Φ7×11
FFDD 1040-110 145 120 152 120 1040 1000 980 8-Φ7×11
FFDD 490-120 165 120 185 120 490 450 430 8-Φ8
FFDD 590-120 165 120 185 120 590 550 530 8-Φ8
FFDD 690-120 165 120 185 120 690 650 630 8-Φ8
FFDD 770-120 165 120 185 120 770 730 710 8-Φ8
FFDD 860-120 165 120 185 120 860 820 800 8-Φ8
FFDD 365-155 200 160 185 120 365 325 305 4-Φ7×12
FFDD 470-155 200 160 185 120 470 430 410 4-Φ7×12
FFDD 590-155 200 160 185 120 590 550 530 4-Φ7×12
FFDD 725-220 275 235 275 200 725 685 665 4-Φ9×12
FFDD 840-220 275 235 275 200 840 700 680 4-Φ9×12
FFDD 950-220 275 235 275 200 950 810 790 4-Φ9×12
FFDD 1200-220 275 235 275 200 1200 1060 1040 4-Φ9×12
