产品名称: | LSU双转子流量计 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 仪器仪表 -- 转子流量计 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
LSU双转子流量计(以下简称流量计)是新一代容积式流量计,也称为 UF —‖流量计或螺杆流量计。是用于管道中液体流量的测量和控制的精密仪表。广泛应用于石油、化工、冶金、电力、交通、船舶、油库、码头、槽罐车等部门,特别适用于原油、精炼油、轻烃等工业液体的计量流量计可现场指示,字码直接读数并可配发讯器,输出电脉冲信号,远传到二次仪表或计算机,组成自动控制、自动检测和数据处理等系统。
工作原理

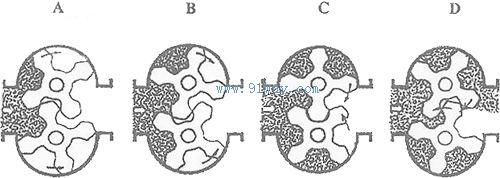

流量计的一对特殊齿型的螺旋转子直接啮合,无相对滑动,不需要同步齿轮。靠进、出口处较小的压差推动转子旋转。下图代表一对转子运转时的某一个横截面。同一时刻,每一个转子在同一横截面上受到流体的旋转力矩虽然不一样,但两个转子分别在所有横截面上受到旋转力矩的合力矩是相等的。因此两个转子各自作等速、等转矩旋转,排量均衡无脉动。螺旋转子每转一周可输出 8 倍空腔的容积,因此,转子的转数与流体的累积流量成正比,转子的转速与流体的瞬时流量成正比。转子的转数通过磁性联轴器传到表头计数器,显示出流过流量计(流过管道)的流量。

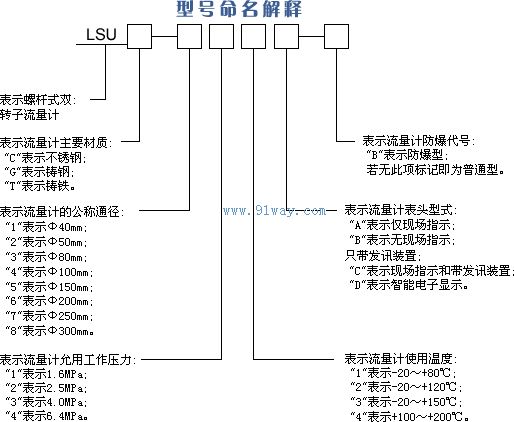

LSU双转子流量计技术参数
公称通径(mm) | 40、50、80、100、150、200、250、300 |
基本误差(%) | ±0.2、±0.3、±0.5 |
重复性误差(%) | 0.07(±0.2%、±0.3%),0.17(±0.5%) |
允许工作压力(MPa) | 1.6、2.5、4.0、6.4、 |
被测介质温度(℃) | -20~+80、-20~+120、-20~+150、+100~+200、 |
被测介质粘度(mPa.s) | 0.6~200 |
防爆等级 | d‖BT4(电脉冲信号远传流量计分为普通型和防爆型) |
管道法兰标准 | GB9122—1988 GB9113—1988 JB79—59 JB82—59 |
流量计主要材质 | 不锈钢、铸钢、铸铁、汽油介质不锈钢轴承 |
远传信号传输距离(m) | <1000 |
远传信号频率(HZ) | 0~1000 |
远传信号幅值(V) | >5 |

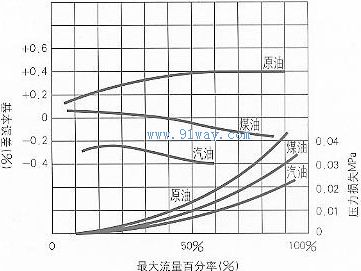

基本误差曲线与压力损失曲线
原油 23~24 mPa.s
煤油 1.5mPa.s
汽油 0.7mPa.s
规格与流量范围
±0.2%(及±0.3%)流量计
公称通径 (mm) |
流量范围(m3/h) | ||
0.6~2mPa.s | 2~8mPa.s | 8~200mPa.s | |
40 | 5.5~22 | 4.8~24 | 3~24 |
50 | 9~36 | 8~40 | 5~40 |
80 | 22.5~90 | 18~90 | 11.2~90 |
100 | 34~135 | 30~150 | 19~150 |
150 | 56~225 | 50~250 | 31~250 |
200 | 85~342 | 76~380 | 48~380 |
250 | 135~540 | 120~600 | 75~600 |
300 | 180~720 |
±0.5%流量计
公称通径 (mm) |
流量范围(m3/h) | ||
0.6~2mPa.s | 2~8mPa.s | 8~200mPa.s | |
40 | 3.6~22 | 2.4~24 | 1.6~24 |
50 | 6~36 | 4~40 | 2.8~40 |
80 | 15~90 | 10~100 | 6.8~100 |
100 | 23~135 | 15~150 | 10~150 |
150 | 38~225 | 25~250 | 16~250 |
200 | 57~342 | 38~380 | 25~380 |
250 | 90~540 | 60~600 | 40~600 |
300 | 120~720 | 80~800 | 53~800 |

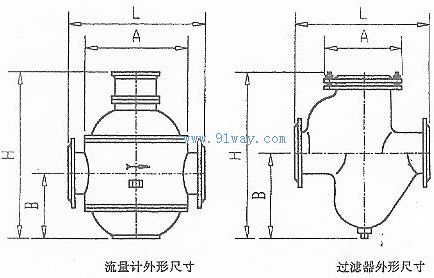

流量计外形尺寸及重量
公称 通径 (mm) |
重量(kg) | 外形尺寸(mm) | ||||||||
流量计 | 过滤器 | |||||||||
流量计 | 过滤器 | L | A | H | B | L | A | H | B | |
40 | 32 | 14 | 285 | Ф180 | 403 | 116 | 230 | Ф140 | 252 | 135 |
50 | 68 | 50 | 360 | Ф250 | 492 | 182 | 382 | Ф250 | 437 | 260 |
80 | 82 | 50 | 400 | Ф280 | 520 | 180 | 382 | Ф250 | 430 | 236 |
100 | 128 | 108 | 440 | Ф324 | 566 | 220 | 464 | Ф286 | 550 | 282 |
150 | 174 | 168 | 560 | Ф410 | 820 | 340 | 650 | Ф380 | 815 | 535 |
200 | 214 | 206 | 700 | Ф480 | 1000 | 400 | 800 | Ф460 | 1000 | 658 |
LSU双转子流量计的特长(与其它流量计的比较)
NO. | 项目 | LSU 双转子流量计 | 其它流量计(罗茨流量计—腰轮流量计、椭圆齿轮流量计) |
1. | 体积优势(包括外型尺寸,容积,重量,构造) | 1 .单体构造,构造简单。 2. 与双体构造相比体积小,重量轻。 | 1 .与单体相比,构造复杂。 2. 与同容量的单体流量计相比体积大。 |
2. | 性能优势 1. 转子的作用力 |
转子等速转动,无脉动,而且转子之间互不受力,齿面力为零。 | 转子的固有扭距因啮合位置不同而有着大幅度的变化。因此转子之间相互作用,有齿面力。 |
2. 内部流量 | 因为是单体构造,而且各转子的吐出流量为定量,也就是说流量均匀,无脉动。 | 因为有多个计量腔,各转子的吐出流量不一致,流体合并后,看上去流量比较平稳,其实各流体之间存在不可避免的脉动。 | |
3. 缝隙面积 | 因为是单体结构,顶隙,侧隙各两处。因此对精度的影响非常小。 | 双体构造流量计的顶隙有两处,侧隙有四处,缝隙面积大,对精度影响大,而且最大的问题是重复性差,另处,其转子的啮合部也有缝隙。 | |
4. 压力损失 | 构造简单,因此压力损失小,可靠性高,寿命长。 | 构造复杂,因此压力损失比较大,可靠性差,寿命短。 | |
3. | 噪音(同级产品) | 噪音小。例: 70dB 以下 | 噪音大。例: 80Db 以上 |
4. | 振动 | 振动小。例: 7u (上下振幅) | 振动大。例: 30u 上下振幅) |
5. | 同步齿轮 | 采用螺旋型转子,啮合率高达 2 以上,而且,如上所述理论上齿面力为零。无须同步齿轮,由转子本身的运动传动,因此,构造简单,维修方便容易。 | 因转子的啮合率为 1 以下,其本身无法传动,所以必须要通过同步齿轮传动。也就造成了构造复杂,维修困难等问题。 |
6. | 维修保养 | 构造简单,小型,轻量,易于维修保养。 | 构造复杂,大型,重量重。与单体式比较维修费工费时。 |
7. | 精度特点 | 保持高精度时间长,在小流量亦能达到高精度,一般出厂精度为 0.2 级。 | 保持高精度时间短,小流量精度难以保证,出厂时经选择精度最高达到 0.2 级。 |
8. | 流量范围大 | 与同种口径其它种类容积式流量计相比,流量大 30-40% 。 | 流量范围较小。 |
9. | 发信特性 | 发信准确可靠,瞬时流量均匀,发信频率较高,易于保证精度。 | 发信器发信为平均量,瞬时流量变化误差大。 |
