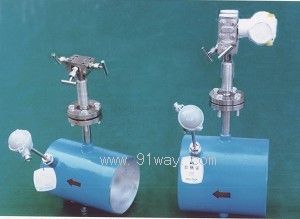

产品名称: HLV管道式威力巴流量计
型号规格: HLV管道式威力巴流量计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 管道流量计
分栏标签
参考价格: 厂价直销
产品品牌: 恒科
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
HLV管道式威力巴流量计产品详细说明:
一、威力巴流量计概述
最先进的差压式流量测量技术
HLV威力巴流量计采用了完全符合空气动力学原理的工程结构设计,是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。
二、威力巴流量计主要技术指标
1、威力巴流量测量系统性能指标
测量精度:± 1 重复精度:± 0.1
适用压力:0~40MPa 适用温度:- 180℃~+ 550℃
测量上限:取决于探头强度测量下限:取决于测量最小差压要求
量 程 比:大于10∶1
适用管径:38mm~9,000mm 圆管、方管
适用介质:满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体
威力巴的使用范围及其广泛,它大量用于各种气体、液体和蒸
汽的测量,以下为典型应用介质。
气体/液体/蒸汽
天然气/冷却水/饱和蒸汽
压缩空气/锅炉水/过热蒸汽
燃气/除盐水
气体碳氢化合物/液体碳氢化合物
热空气/低温液体
发生炉气体/导热液体

三、HLV管道式威力巴流量计工作原理简介
当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能精确地检测到由流体的平均速度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能.

四、威力巴流量计测量原理
HLV威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴传感器 , 当流体流过传感器 时 , 在其前部 迎流方向 产生一个高压分布区 , 在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对 一般为三对 取压孔 , 分别测量流体的全压力 包括静压力和平均速度压力 Pl和静压力 P2。将 P1 和 P2 分别引入差压变送器 , 测量出差压 △P=P1-P2, △P反映流体平均速度的大小 , 以此可推算出流体的流量。

技术参数及应用

型号
HLV650
HLV640
HLV630
外形图
通径范围
80~500mm
50~5000mm
50~2000mm
适用介质
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽配有冷凝器等
气体、液体、蒸汽
压力范围
通常O~40.OMPa
通常0~2.5MPa
通常0~10.0MPa
温度范围
通常-80~550℃
通常-80~300℃
通常-80~550 ℃
量程比
大于10:1
大于10:1
大于10:1
最小流速
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
气体≥10m/s
液体≥1m/s
蒸汽≥12m/s
测量精度
士1
士1
士1
重复性
±0.1
±0.1
±0.1
连接方式
整体焊接
在线安装调节
调节型法兰连接
配套仪表
差压变送器、流量积算仪等
型号
HLV620
HLV610
HLV600
外形图
通径范围
50~4000mm
50~5000mm
12~50mm
适用介质
空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽配有冷凝器等
气体、液体、蒸汽
压力范围
通常O~40.OMPa
通常0~4MPa
通常0~10.0MP a
温度范围
通常-80~550℃特殊:700℃
通常-80~550℃
通常-80~300 ℃
量程比
大于10:1
大于10:1
大于10:1
最小流速
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
气体≥3.5m/s
液体≥0.6m/s
蒸汽≥9m/s
气体≥10m/s
液体≥1m/s
蒸汽≥12m/s
测量精度
士1
士1
士1
重复性
±0.1
±0.1
±0.1
连接方式
整体焊接
螺纹杆连接
法兰或螺纹连接
配套仪表
差压变送器、流量积算仪等


HLV管道式威力巴流量计

HLV管道式威力巴流量计
