产品名称：

ZX12系列起动调整电阻器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 起动电阻器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZX12系列起动调整电阻器产品详细说明：

ZX12 型电阻器适用于交流50HZ电压至660V或直流电压至440V的电路中，主要作电动机的起动、调速与制动等之用。电阻器为开启式，其额定发热功率为4.6KW。
海拔高度不超过2500米；
周围介质温度不超过+40℃及不低于-30℃；
当+20℃至-5℃时空气相对湿度不大于85%；
周围介质中无足以腐蚀金属和破坏绝缘及有爆炸危险的气体及导电尘埃；
必须有防雨雪设备并不会充满水蒸汽的地区；
在无剧烈震动或颠跛的地区。

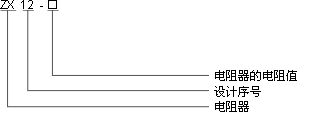

ZX12系列起动调整电阻器型号含义

主要技术参数

型号	发热时间常数（S）	允许负载电流（A）	总电阻值(Ω)	电阻元件
型号	发热时间常数（S）	允许负载电流（A）	总电阻值(Ω)	型号数量接法
ZX12-0.1	200	215	0.1	ZJ1-1	12	2并6串
ZX12-0.14	150	181	0.14	ZJ1-2	12	2并6串
ZX12-0.2	120	152	0.2	ZJ1-3	12	2并6串
ZX12-0.28	140	128	0.28	ZJ1-4	16	2并8串
ZX12-0.4	200	107	0.1	ZJ1-1	12	12串
ZX12-0.56	150	91	0.56	ZJ1-2	12	12串
ZX12-0.8	120	76	0.8	ZJ1-3	12	12串
ZX12-1.1	140	64	1.1	ZJ1-4	16	16串
ZX12-1.6	128	54	1.6	ZJ1-5	16	16串
ZX12-2.2	104	46	2.2	ZJ1-6	16	16串
ZX12-3.0	136	39	3.0	ZJ1-7	24	24串
ZX12-4.2	104	33	4.2	ZJ1-8	24	24串
ZX12-5.6	96	29	5.6	ZJ1-9	24	24串
ZX12-8.0	80	24	8.0	ZJ1-10	24	24串

结构特征

电阻器ZX12型系列系敞开式，防护等级为1P00，全系列电阻器按各种上规格分别由12、16及24片电阻元件装配而成。电阻元件为铁铬铝合金轧制成齿形，结构按其宽度分为大、中、小三种，大片与中片两端冲孔作为安装之用，小片规格的两端直接由接线板联结，电阻元件两端联结处，去除表面氧化膜以保证触良好。每一电阻元件的联结均凭借紧固镙钉压紧，以保证良好的接触电阻。

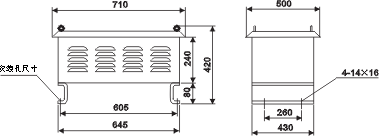

外形及安装尺寸
ZX12型户内电阻器外形及安装尺寸

ZX12型户外电阻器外形及安装尺寸

ZX12系列起动调整电阻器

ZX12系列起动调整电阻器（示意图）
