产品名称：

WXJ系列圆柱蜗轮蜗杆减速机

型号规格：

WXJ系列圆柱蜗轮蜗杆减速机

产品类别：

常规产品 -- 机械传动 -- 蜗轮蜗杆减速机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

WXJ系列圆柱蜗轮蜗杆减速机产品详细说明：

WXJ系列圆柱蜗轮蜗杆减速机型为一级传动的阿基米德圆柱蜗杆减速器。主要用于矿山、冶金、水泥、建筑等各机械设备的减速传动，蜗杆转速不超过1500r/min，工作环境温度为-40℃～+40℃，蜗杆可正反转，减速器具有自锁性。

代号
WXJ、WSJ蜗杆减速器的标记包括：型号、中心距、传动比、装配型式。

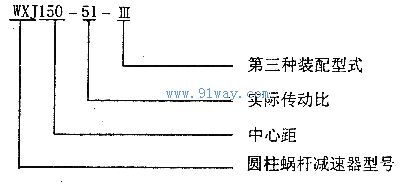

标记示例：

WXJ减速器主要参数表

型号	中心矩	速比	蜗杆头数	蜗杆齿轮	模数	配用功率KW
WXJ-80	80	52	1	52	2.5	1.1～1.5
		41	1	41	3
		20.5	2
		30	1	30	4
		15	2
WXJ-100	100	55	1	55	3	1.5～2.2
		27.5	2
		40	1	40	4
		20	2
		31	1	31	5
		15.5	2
WXJ-120		50	1	50	4	2.2～3
		25	2
		39	1	39	5
		19.5	2
		31	1	31	6
		15.5	2
WXJ-150	150	51	1	51	5	4.5～5.5
		25.5	2
		41	1	41	6
		20.5	2
		33	1	33	7
WXJ-180	180	51	1	51	6	5.5～7
		37	1	37	8
		18.5	2

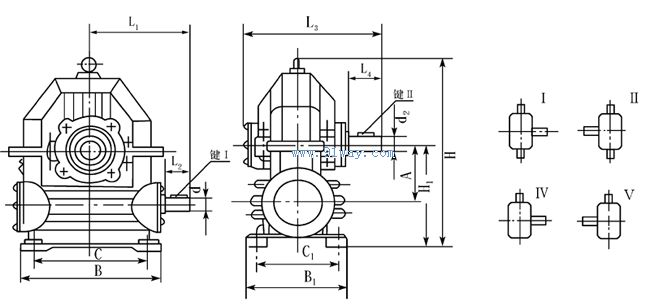

WXJ外形尺寸、安装尺寸及装配型式

WXJ系列圆柱蜗轮蜗杆减速机外形及安装尺寸

型号	A	H1	H	B	B1	C	C1	4--Φ	L1	L2	L3	L4	d1	键I	d2	键II
WXJ80	80	160	285	210	160	145	115	4—Φ13	181	50	152	50	Φ22	6×40	Φ30	8×42
WXJ100	100	190	340	250	180	180	140	4—Φ18	191	50	176	65	Φ30	8×42	Φ40	12×55
WXJ120	120	220	380	275	200	200	150	4—Φ18	218	56	187	78	Φ30	8×50	Φ45	14×70
WXJ150	150	270	450	374	260	290	210	4—Φ24	277	65	227	90	Φ40	12×50	Φ55	16×80
WXJ180	180	320	540	420	320	300	260	4—Φ24	298	78	261	98	Φ45	14×68	Φ60	18×90

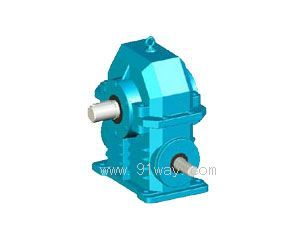

WXJ系列圆柱蜗轮蜗杆减速机

WXJ系列圆柱蜗轮蜗杆减速机

WXJ系列圆柱蜗轮蜗杆减速机（示意图）
