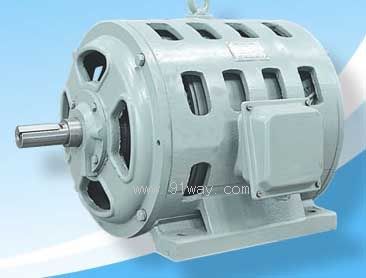

YTD2系列电梯电动机产品详细说明：

概述
YTD2 系列是新型自冷式双绕组双速三相异步电动机，高速有4极和6极，其同步转速分别为1500r/min和1000r/min，低速有16极和24极，其同步转速分别为375 r/min和250 r/min，每套绕组引出三个出线头，电动机共有六个出线头。具有体积小、功率大、噪声低、振动小、起重转矩高、起重电流低等特点。是JTD系列理想的更新换代产品。主要用作电梯及其它电动升降机的原动力。

使用条件
　　额定电压为380V；
　　额定频率为50Hz；
　　Y接法；
　　冷却介质温度不超过40℃
　　海拔不超过1000m；
　　电动机安装要保持水平，安装场所要干燥、通风、周围介质必须避免灰尘，空气中无腐蚀性气体和水蒸气；
　　绝缘等级为F级。

基本型式
　　防护等级为IP00或IP22；
　　冷却方式为IC01；
　　安装型式为IMB3、IMB5；
　　电动机为S2短时工作制，定额为30min。

YTD2系列电梯电动机性能参数

型号	级数	额定功率 (kw)	效率 (%)	功率因数 (cosφ)	起重转矩 (倍)	起重电流 (A)	额定电流 (A)	同步转速 (r/min)	振动速度 mm/s	噪声(LP) dB(A)	温升 (K)
YTD2200	6	7.5	80	0.78	2.2	3.2	18.3	1000	1.12	70	105
	24	1.5	38	0.41	1.5	1.35	17.6	250	1.12	70	105
YTD2200	6	11	81	0.79	2.2	3.83	26.0	1000	1.12	70	105
	24	2.7	38	0.36	1.5	1.31	30.0	250	1.12	70	105
YTD2225	4	15	88	0.88	2.2	4.2	32.5	1500	1.12	70	105
	16	3.5	40	0.40	1.5	1.57	33.0	375	1.12	70	105
YTD2225	4	18.5	84	0.85	2.2	4.4	39.0	1500	1.12	70	105
	16	4.3	39	0.42	1.5	1.5	40.0	375	1.12	70	105

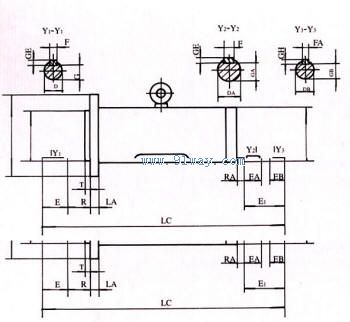

YTD2系列电梯电动机安装及外形尺寸

机 座 号

安装尺寸及公差

凸缘 代号

M

N

P

LA

T

S

螺 栓

D

E

DA

基本 尺寸

极限 偏差

基本 尺寸

位置度

直径

数量

基本 尺寸

极限 偏差

基本尺寸

极限 偏差

基本 尺寸

极限 偏差

200

F415

415

345

+0.057 +0.021

450

26

5

M16

φ1.5

16

4

22

+0.018 +0.002

70

±0.37

45

±0.008

机 座 号

安装尺寸及公差

EA

DB

EB

F*

G

GA

FA

GB

GE

GH

R

外形尺寸

基 本 尺 寸

极限 偏差

基 本 尺 寸

极限 偏差

基本 尺寸

极 限 偏 差

基 本 尺 寸

极 限 偏 差

基 本 尺 寸

极限 偏差

基 本 尺 寸

极 限 偏 差

基 本 尺 寸

极 限 偏 差

RA

AC

AD

HD

LC

200

50

35

+0.0018 +0.002

47

12

0 -0.043

36.8

0 -0.2

40

0 -0.2

10

0 -0.036

30

0 -0.2

8

8

45

±1

15

378

275

256

681
